Q645F气动三通调节球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种,可以满足不同的经营工艺要求。原理作用:气动三通L型球阀是对三条管道中的两条管道进行切断,气动三通T型球阀实现把三条连通管道进行合流与分流。
Q645F气动三通调节球阀性能特点:
Q645F气动三通调节球阀具有结构紧凑,重量轻,密封性能好,维修方便等特点;控制管道中的介质分流和合流。广泛用于气体、液体、蒸汽、油品等管道中。

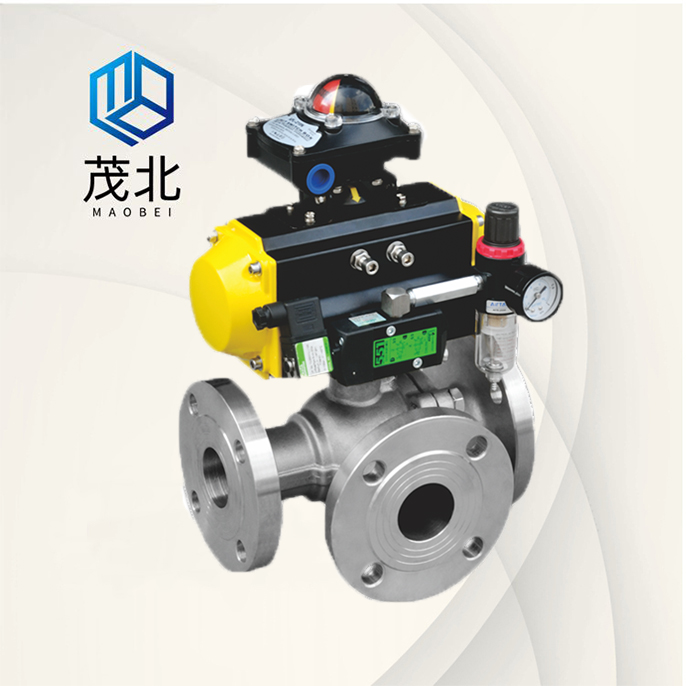

Q645F气动三通调节球阀图片
技术参数:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
允许压差(MPa) |
≤公称压力 |
|||||||||||
动作范围 |
0~90° |
|||||||||||
阀体形式 |
二段分体式铸造阀体 |
|||||||||||
阀盖形式 |
整体式 |
|||||||||||
压盖型式 |
螺栓压紧式 |
|||||||||||
密封填料 |
聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
|||||||||||
连接方式 |
法兰式、螺纹式(适用于1/2"~2") |
|||||||||||
阀芯形式 |
三通球型阀芯 |
|||||||||||
流量特性 |
近似快开特性 |
|||||||||||
泄露量Q |
软密封:零泄露;金属密封:按GB/T4213-92,小于额定KV0.01% |
|||||||||||
配置执行机构 |
可配GT、AT、AR、AW系列单双作用气动执行器 |
|||||||||||
控制方式 |
开关两位控制、4-20mA模拟量控制 |
Q645F气动三通调节球阀气缸参数:
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
Q645F气动三通调节球阀部件材质:
零件名称 |
材料名称 |
|||
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
阀杆 |
2Cr13 |
304 |
316 |
316L |
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|||
适用介质 |
水、气体、蒸汽、油品 |
硝酸等腐蚀性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
Q645F气动三通调节球阀外形尺寸:
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
H |
185 |
191 |
193 |
212 |
217 |
260 |
293 |
323 |
382 |
468 |
510 |
655 |
W |
140 |
140 |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
PN1.6MPa法兰连接尺寸 |
||||||||||||
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
PN2.5MPa法兰连接尺寸 |
||||||||||||
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
