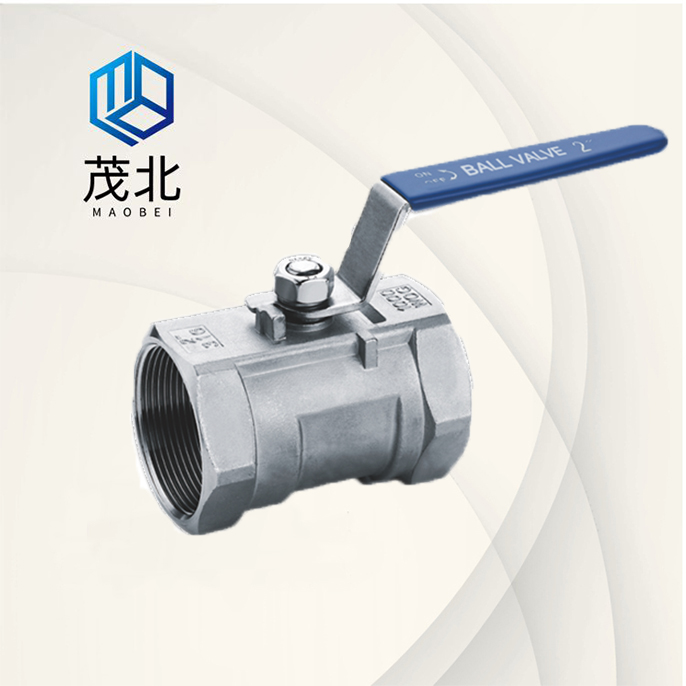

Q11F一片式球阀
产品名称:Q11F一片式球阀, 规格型号:DN6-DN100; 材质:304,304L,316,316L; 适用温度范围:-20-232-350摄氏度; 螺纹类型:G.NPT.BSPT.BSP.DIN259/2999 ; 公称压力:1.6-6.4MPa; 适用介质：水、油、气及某些腐蚀性液
产品咨询热线
产品名称:Q11F一片式球阀,
规格型号:DN6-DN100;
材质:304,304L,316,316L;
适用温度范围:-20-232-350摄氏度;
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999 ;
公称压力:1.6-6.4MPa; 适用介质：水、油、气及某些腐蚀性液体（W、O、G）

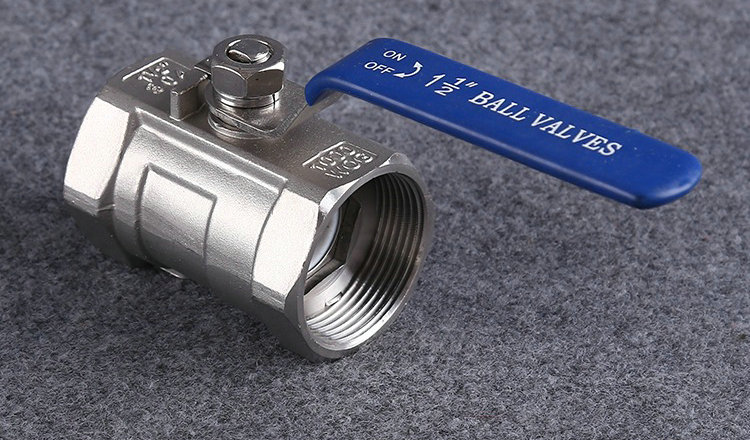

Q11F一片式球阀产品说明
Q11F一片式球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
Q11F一片式球阀产品特点
阀体铸造工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）承插焊（SW）,并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
产品特征
| 公称压力 | 适用介质 | 适用范围 | 螺纹类型 |
| 1.6-6.4MPa | 水、油、气及某些腐蚀性液体（W。O。G） | -20～232℃～350℃ | G。NPT。BSPT。BSP。DI259/2999 |
Q11F一片式球阀主要技术参数
| 公称通径 | DN（mm） | 6～100mm | ||
| 公称压力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 |
| 密封试验压力 | 3.0 | 4.8 | 7.6 | |
| 低压气密封试验压力 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 | |||
| 适用温度 | < 150℃（PTFE） < 300℃（PLL） | |||
Q11F一片式球阀主要零件材料
| NO | 零件名称 | PART NAME | 材料（MATERIAL） |
| 1 | 阀体 | Body | CF8M CF8 WCB |
| 2 | 阀盖 | Cap | CF8M CF8 WCB |
| 3 | 阀座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封垫 | Seal Gasket | PTFE |
| 6 | 阀杆密封 | Stem Seal | PTFE |
| 7 | 阀杆 | Stem | SS316 |
| 8 | 阀杆填料 | Stem Packing | PTFE |
| 9 | 填料压盖 | Packing gland | SS304 |
| 10 | 弹性垫圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |

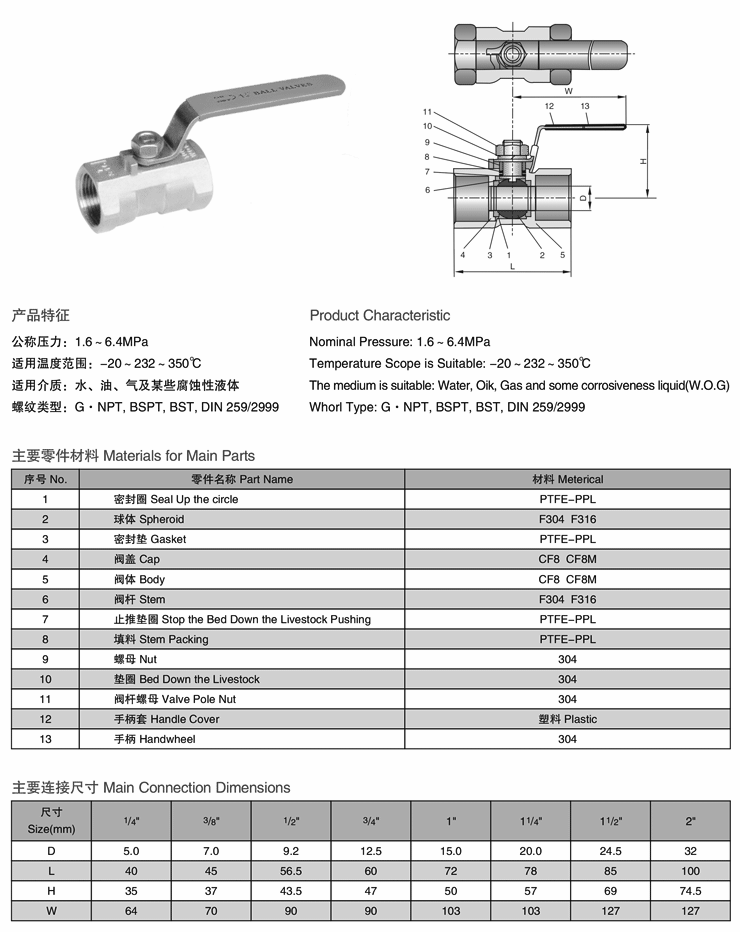

Q11F一片式球阀参数尺寸图:
