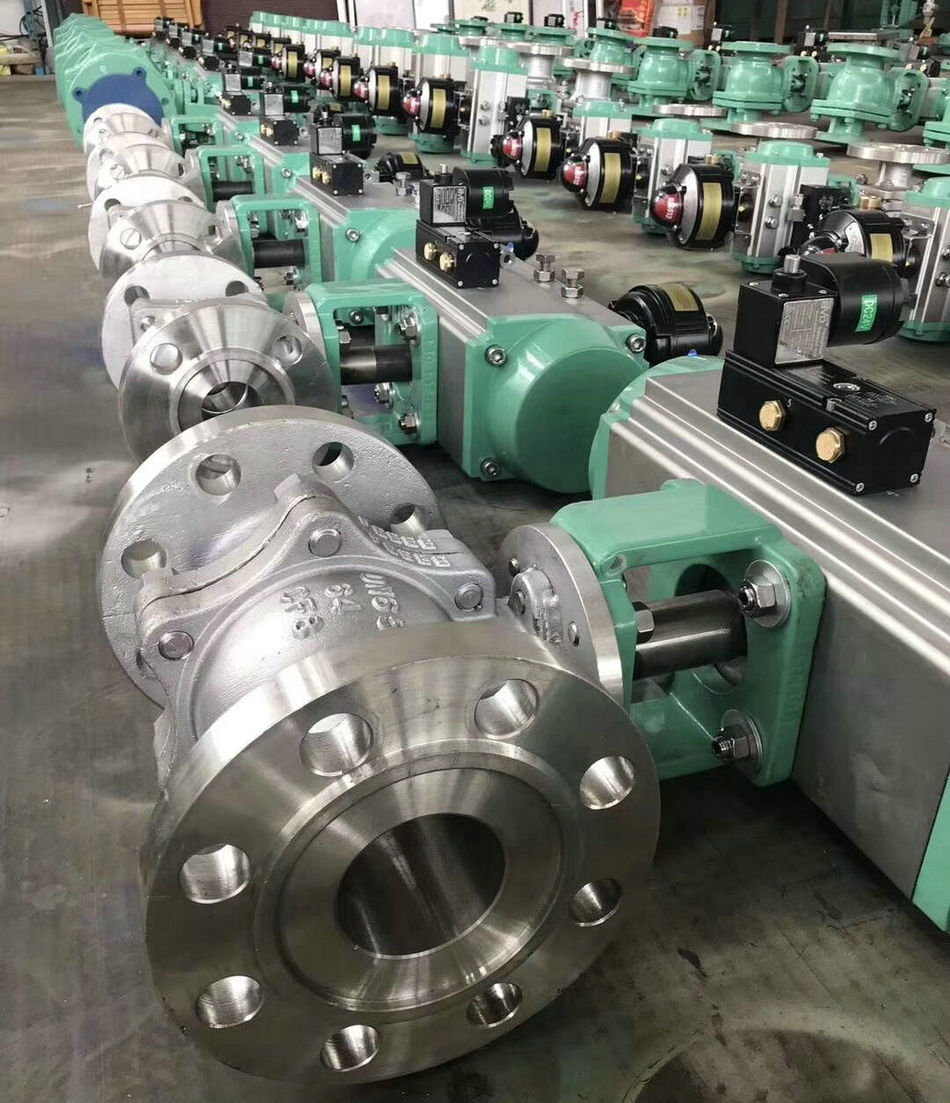

Q641F防爆气动调节球阀
Q641F防爆气动调节球阀是采用角行程气动执行器及球阀组成。气动调节球阀是一种转角为90°的旋转类球阀，也可称为"气动O型调节球阀"。
Q641F防爆气动调节球阀采用智能控制与定位，与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动调节球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开/全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性等特点。气动调节球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
Q641F防爆气动调节球阀产品特点
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力好。
5、由于PTFE等材料有好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
Q641F防爆气动调节球阀参数表：
|
公称通径DN(mm) |
DN15～DN400 |
|
公称压力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
|
阀体材制质 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
阀座材料 |
聚四氟乙烯(常温)、特制PPL(高温) |
|
防爆级组 |
dⅡBT4(d2c4)(可供普通型、防爆型二种规格) |
|
电磁阀电源 |
220VAC、24VDC |
|
气源压力 MPa |
0.4～0.7MPa |
|
固有可调比 R |
100:1 |
Q641F防爆气动调节球阀流量特性Kv值：
|
公称通径 |
不同开度角下的Kv值 |
||||||||
|
10° |
20° |
30° |
40° |
50° |
60° |
70° |
80° |
90° |
|
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
34 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
80 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2253 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
|
350 |
110 |
221 |
443 |
885 |
1750 |
3541 |
5311 |
7967 |
10950 |
|
400 |
150 |
303 |
605 |
1113 |
2424 |
4850 |
7275 |
10910 |
15300 |
Q641F防爆气动调节球阀主要外形尺寸：
|
公称通径DN(mm) |
尺寸(mm) |
执行器型号 |
||||||
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
||
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GTD52/GTE63 |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GTD63/GTE83 |
|
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GTD63/GTE83 |
|
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GTD83/GTE110 |
|
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GTE110 |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GTD83/GTE110 |
|
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GTD110/GTE127 |
|
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GTD127/GTE127 |
|
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GTD127/GTE160 |
|
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GTD160/GTE190 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GTD190/GTE210 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GTD210/AWS20 |
|
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
AW18/AWS25 |
|
