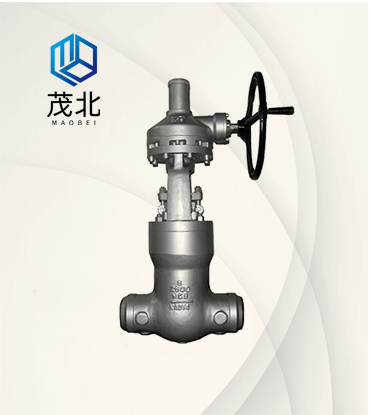

Z60Y高压电站闸阀

本公司的高温高压电站闸阀”也称电站阀门,主要适用于火力电站多种系统的管路上,切断或接通管路介质。高压电站闸阀适用介质:水、蒸气等非腐蚀性介质。高压电站闸阀与其他阀门产品相比的特点是高温高压,自密封设计,压力越高,密封越好。由于性能特性、工况的不同使产品也形成了自己的特点。高压电站闸阀在管道中一般应当水平安装。
产品咨询热线:021-31130069

一、Z60Y高压电站闸阀 产品概述

本公司的Z60Y高压电站闸阀”也称电站阀门,主要适用于火力电站多种系统的管路上,切断或接通管路介质。高压电站闸阀适用介质:水、蒸气等非腐蚀性介质。Z60Y高压电站闸阀与其他阀门产品相比的特点是高温高压,自密封设计,压力越高,密封越好。由于性能特性、工况的不同使产品也形成了自己的特点。高压电站闸阀在管道中一般应当水平安装。



二、Z60Y高压电站闸阀 产品特点

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,可达到高温高压要求;视用户需求可提供全系列全锻钢闸阀;
2、材料配对,密封面高硬度及硬度差;精密研磨,光洁如镜,耐受磨耐蚀,可增加使用寿命;
3、背密封设计,可保护密封填料,阻止跑冒滴漏;
4、高压水强度,高压气体强度等多道检测,可控制承压件质量;
5、阀杆表面经精密磨削及硬化处理,抗擦耐腐蚀,减少启闭力矩,操作方便;
6、采用缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减少启闭摩擦,免除对阀杆表面的腐蚀,进而免除外漏;
7、双向承压密封设计,可达到工况的苛刻要求;
8、严格手工配研,使双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
9、Z60系列的闸板弹性槽设计,自动补偿加工误差,适应高温工况,免除咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,可以保持密封面吻合,便于用户现场维修保养;
10、阀盖自紧密封设计,压力越高,密封越良好;

二、Z60Y高压电站闸阀 应用规范

设计、制造E101
结构长度E101
对焊连接78DG ANSI B16.25
检查和试验E101

二、Z60Y高压电站闸阀 主要零件材料及使用范围

产品型号Z60Y-200/250/320Z60Y-P 55100/140/ 170V
阀 体20/WCB12Cr1MoV/WC6/WC9
阀 盖20/WCB12Cr1MoV/WC6/WC9
阀 杆38CrMoAlA38CrMoAlA /25Cr2MoV
闸 板20/WCB12Cr1MoV/WC6/WC9
螺 栓35CrMoA25Cr2MoV
适 用 介 质水,汽,油品等水,汽,油品等
工作温度上限450/ 425 ℃552/ 570 ℃
