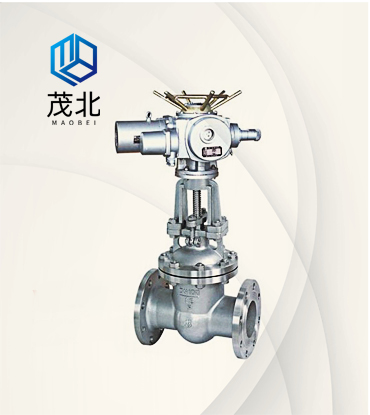

Z941H电动法兰闸阀

本公司的电动法兰闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站多种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动契式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

产品咨询热线：021-31130069

产品详细

一、Z941H电动法兰闸阀产品概述

本公司的Z941H电动法兰闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。Z941H电动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站多种系统的管路上实现远程控制阀位开关，切断或接通管路介质。Z941H电动法兰闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。

二、Z941H电动法兰闸阀产品特点

1、闸阀是常用的截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较良好，它适用于常温、中温的多种介质和压力的环境。主要用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

三、Z941H电动法兰闸阀主要设计规范

设计与制造		GB/T12234
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
标志		GB/T12220
供货		JB/T7928

四、Z941H电动法兰闸阀主要零件材料

阀体、阀盖	阀板	阀座	阀杆	填料	适用介质	适用温度(≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCr5MO	ZGlCr5M0+ Stellite12	1Crl8Ni9+ Stellite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550
ZGlCrl8Ni9Ti	Crl了Ni2	1Crl8Ni9+ Stellite6	1Crl8Ni9Ti	PTFE	硝酸类、碱类	200
ZG00Crl7Nil4M02	316L+ Stellite12	316L+Stel1ite6	316L	PTFE	尿素、甲铵液、磷酸	200

六、Z941H电动法兰闸阀安装连接尺寸

公称压力 PN(MPa)	公称通径 DN(mm)	标准值									参考值			电装型号
公称压力 PN(MPa)	公称通径 DN(mm)	L	D	D1	D2	D6	b	f	f1	Z-φd	L1	H	质量(kg)	电装型号
1.6	50	250	160	125	100	/	16	3	/	4-φ18	590	678	90	DZWl0A
	65	265	180	145	120	/	18	3	/	4-φ18	590	693	96	DZWl5A
	80	280	195	160	135	/	20	3	/	8-φ18	590	755	108	DZW20A
	100	300	215	180	155	/	20	3	/	8-φ18	590	820	126	DZW20A
	150	350	280	240	210	/	24	3	/	8-φ23	590	994	199	DZW20A
	200	400	335	295	265	/	26	3	/	12-φ23	590	1138	254	DZW30A
	250	450	405	355	320	/	30	3	/	12-φ25	810	1409	310	DZW45A
	300	500	460	410	375	/	30	4	/	12-φ25	810	1588	391	DZW60
	350	550	520	470	435	/	34	4	/	16-φ25	830	1755	729	DZW90
	400	600	580	525	485	/	36	4	/	16-φ30	830	1902	992	DZWl20
	450	650	640	585	545	/	40	4	/	20-φ30	870	214l	1168	DZWl80
	500	700	705	650	608	/	44	4	/	20-φ34	870	2276	1222	DZW250
	600	800	840	770	718	/	48	5	/	20-φ41	870	2474	1376	DZW250
2.5	50	250	160	125	100	/	20	3	/	4-φ18	590	678	95	DZWl0A
	65	265	180	145	120	/	22	3	/	4-φ18	590	693	99	DZWl5A
	80	280	195	160	135	/	22	3	/	8-φ18	590	755	113	DZW20A
	100	300	230	190	160	/	24	3	/	8-φ23	590	820	132	DZW20A
	150	350	300	250	218	/	30	3	/	8-φ25	590	934	206	DZW30A
	200	400	360	310	278	/	34	3	/	12-φ25	590	1138	257	DZW30A
	250	450	425	370	332	/	36	3	/	12-φ30	810	1409	317	DZW45A
	300	500	485	430	390	/	40	4	/	16-φ30	810	1588	412	DZW60A
	350	550	550	490	448	/	44	4	/	16-φ34	830	1750	750	DZW90
	400	600	610	550	505	/	48	4	/	16-φ34	830	1902	1042	DZWl20
	450	650	660	600	555	/	50	4	/	20-φ34	870	2141	1275	DZWl20
	500	700	730	660	610	/	52	4	/	20-φ41	870	2276	1420	DZWl80
	600	800	840	770	718	/	56	5	/	20-φ41	870	2474	1522	DZW250
4．0	50	250	160	125	100	88	20	3	4	4-φ18	590	69l	95	DZWl0A
	65	280	180	145	120	110	22	3	4	8-φ18	590	711	102	DZWl5A
	80	310	195	160	135	12l	22	3	4	8-φ18	590	775	115	DZW20A
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	871	163	DZW20A
	150	450	300	250	218	204	30	3	4．5	8-φ25	590	1028	219	DZW30A
	200	550	375	320	282	260	38	3	4．5	12-φ30	590	1325	373	DZW45A
	250	650	445	385	345	313	42	3	4．5	12-φ34	810	1400	480	DZW60A
	300	750	510	450	408	364	46	4	4．5	16-φ34	830	1653	686	DZW90
	350	850	570	510	465	422	52	4	5	16-φ41	870	179l	1021	DZWl20
	400	950	655	585	535	474	58	4	5	20-φ4l	870	2092	1450	DZWl80
	500	1150	755	670	612	576	62	4	5	20-φ4l	1170	2465	2150	DZW250
6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4．5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4．5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4．5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4．5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4．5	16-φ34	830	1820	732	DZW90
