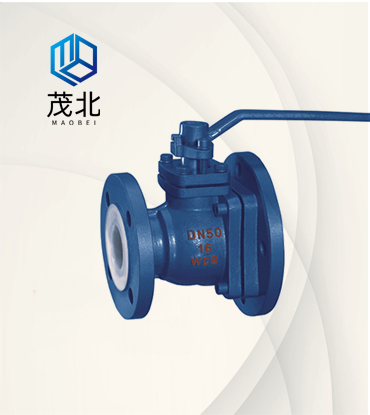

FQ41放料球阀

FQ41放料球阀为多种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能好,用于精细化工、化工行业的反应锅上,也可用在细软颗粒介质输送。不锈钢放料球阀,衬氟放料球阀采用PPL或M密封材料,是牙膏行业、真空制膏锅放料的理想产品。
产品咨询热线:021-31130069

茂北品质、全球共享】这里是FQ41放料球阀专业生产厂家,由本公司生产的FQ41放料球阀品质出众,价格合理FQ41放料球阀的产品介绍、主要特点、采用标准、技术参数、零件材料、标准尺寸、适用温度、连接尺寸的详细介绍:

FQ41放料球阀为多种强腐蚀性介质的启闭控制而设计,阀门的两端法兰大小不等,一端为标准法兰一端为与反应釜底放料孔配套的法兰,很方便的就可以连接在反应釜底。阀座与端面法兰距离近,物料滞留少,结构紧凑,密封性能好,用于精细化工、化工行业的反应锅上,也可用在细软颗粒介质输送。不锈钢放料球阀,衬氟放料球阀采用PPL或M密封材料,是牙膏行业、真空制膏锅放料的理想产品。
FQ41放料球阀其结构形式为浮动直通式,连接形式为法兰,阀外壳采用碳钢内衬氟塑料,阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造,具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高。是现代化工工艺流程中使用较多的耐腐阀门。

FQ41放料球阀产品用途
FQ41F-F系列衬氟放料球阀采用氟塑料衬里技术,阀体采用熔模精密铸造,强度高、外观光洁,与液体接触的过流部件均为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的王水、硫酸、盐酸、氢氟酸等强酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。也用于精细化工、化工行业的反应锅上和细软颗粒介质输送。

FQ41放料球阀工作原理
FQ41F系列放料球阀的工作原理是靠旋转阀瓣来使阀门流通或闭塞的,阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成,其具有开关轻便,体积小,密封可靠,结构简单,维修方便,使用范围广等优点。

FQ41放料球阀主要特点:
放料球阀基本系列为FQ41F型,除具有一般球阀所具有的流体阻力小,启闭速度快,结构简单外,还有以下优点:
1、采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用于任何强腐蚀性化学介质;
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,便于管路系统的通球扫线和管路维护;
3、启闭件球体与阀杆铸(锻)为一体,减少了由于压力变化引起阀杆冲击承压件内的可能性;
4、结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门泄漏小。


Q41F46衬氟球阀采用标准:

设计标准GB/T 12237-1989
结构长度Q/OLF002-03
连接端标准GB/T 7307、GB/T 79、ISO 2852
试验标准B/T 9092-1999



FQ41放料球阀安装连接尺寸:

公称通径DN主要外形尺寸和连接尺寸mm
DD1D2z-φdn-φdLL0Hb1b2
25235851254-φ144-φ141202201151522
402351101604-φ184-φ181352501301922
502301251904-φ188-φ141602501251420
802451602104-φ188-φ142004001841522
