Q41F46衬氟球阀

Q41F46衬氟球阀采用氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩
产品咨询热线:021-31130069

茂北品质、全球共享】这里是Q41F46衬氟球阀专业生产厂家,由本公司生产的Q41F46衬氟球阀品质出众,价格合理Q41F46衬氟球阀的产品介绍、主要特点、采用标准、技术参数、零件材料、标准尺寸、适用温度、连接尺寸的详细介绍:

Q41F46衬氟球阀采用氟塑料作为球阀的内衬,并配之以新型的带杆球体结构,再加上其弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。Q41F46衬氟球阀可作开关或调节之用,Q41F46衬氟球阀适用于多种工业管道中液体和气体的输送(包括蒸气),在多种酸、碱、盐类等强腐蚀性介质中均能较好地工作。全通径阀门提供较大的流量,并可用于扫线清洗或分离输送的管道。

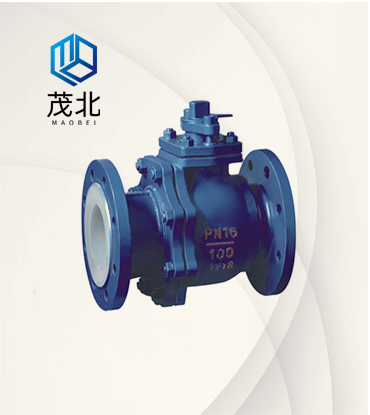

1-21050Q6264VE (1).jpg

Q41F46衬氟球阀主要特点:
1、具有的流体阻力小,启闭速度快,结构简单
2、采用FEP衬里层的球阀,具有较好的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它强腐蚀性质;
3、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,便于管路系统的通球扫线和管路维护;
4、启闭件球件与阀杆铸(锻)为一体,制止了由于压力变化引起阀杆冲出承压件内的可能性;
5、结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,模压工艺不同,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;
6、两段、三段式构可适应多种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线方便维护、维修。


Q41F46衬氟球阀采用标准:

设计标准GB12237
结构长度GB12221
法兰标准JB/T79-94、GB9113.1-26
检验试验JB/T9092-99
驱动方式手动、电动、气动、蜗轮



Q41F46衬氟球阀主要零件材料

零件名称灰铸铁铸钢不锈钢低碳不锈钢
ZCPRPLRL
阀体、阀盖HT250WCBCF8CF8MCF3CF3M
球体WCBWCBCF8CF8MCF3CF3M
衬里层/阀座FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖HT250WCBCF8CF8MCF3CF3M
填料PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓35351Cr17Ni21Cr17Ni21Cr18Ni91Cr18Ni9
螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni9
手柄WCCWCCWCCWCCWCCWCC



Q41F46衬氟球阀安装连接尺寸:

公称通径标准值参考值
DN(mm)NPS(inch)LDD1D2fbZ-ΦdWDo(蜗轮)HWT(Kg)
PN1.6MPa
151/21409565452144-Φ14120
802.5
203/414010575552164-Φ14140
903
25115011585652164-Φ14160
1004.5
3211/4165135100782184-Φ14160
1105.7
4011/2180145110852184-Φ14200
1207
5022001601251003204-Φ14250
1359.5
6521/22201801451203204-Φ14300
14515
8032501951601353224-Φ14350
18519
10042802151801553228-Φ18400
9533
12553202452101853248-Φ18500
21058
15063602802402103248-Φ23
20045093
20084573352952653268-Φ23
240490155
2501053339035032032812-Φ23
240550210
