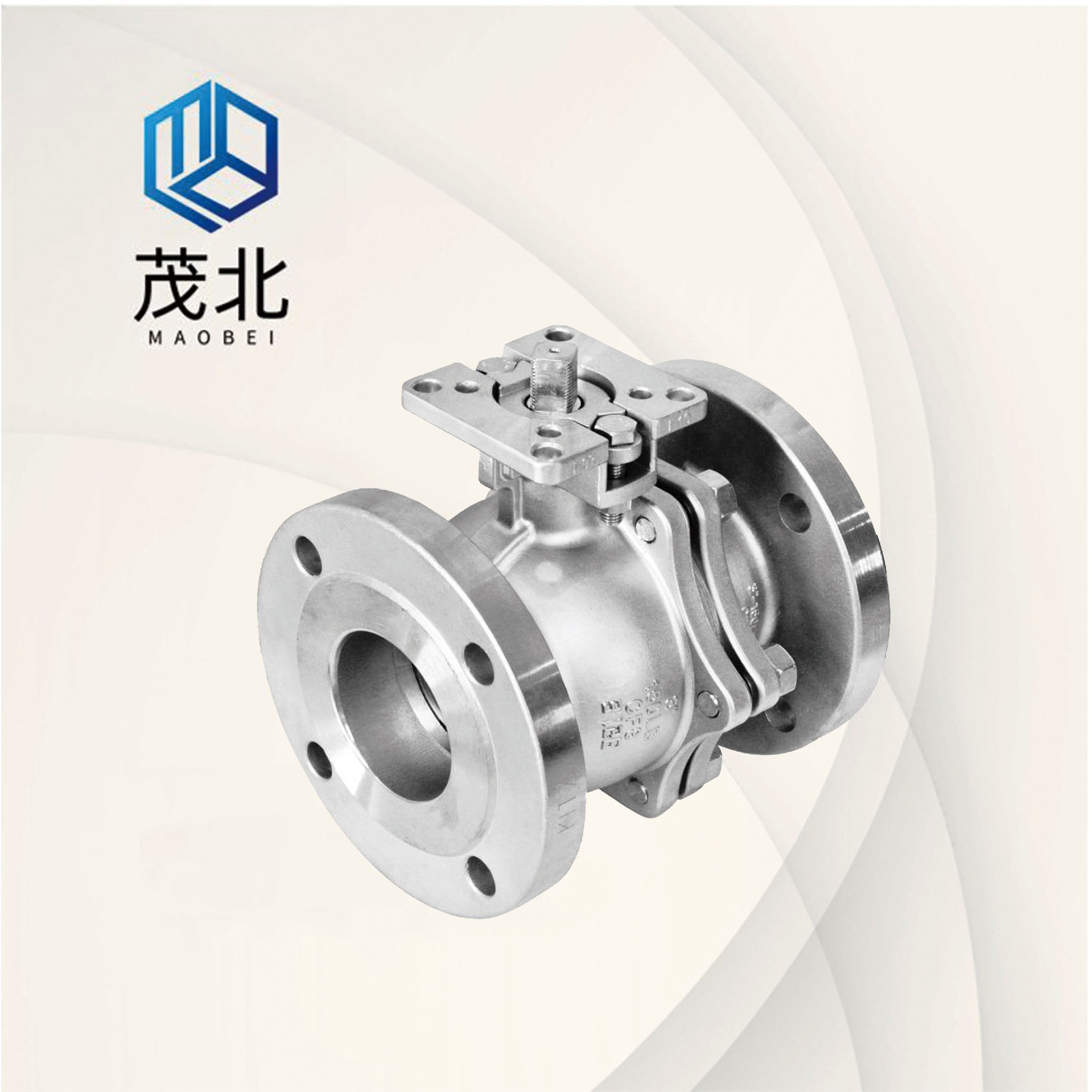

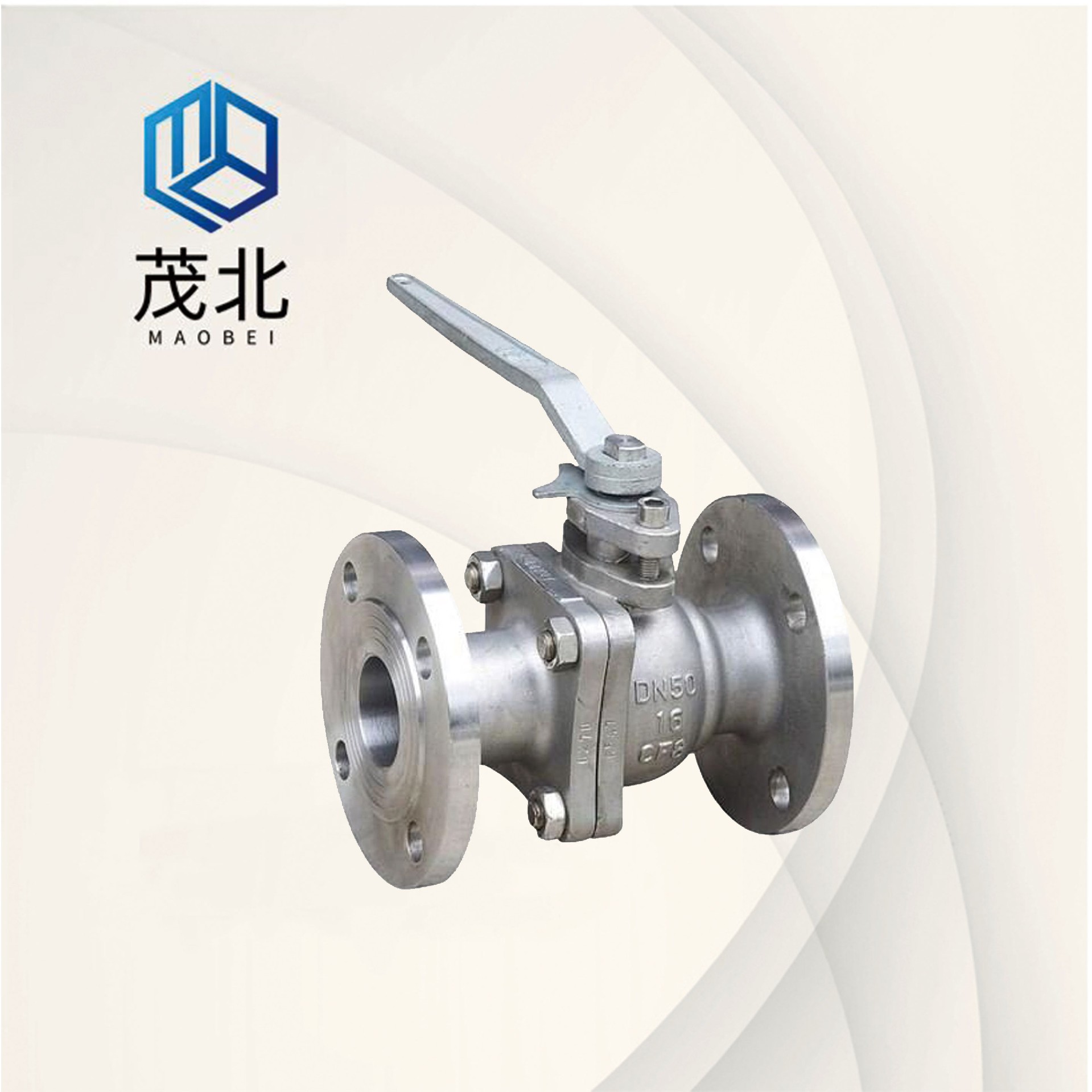

【茂北品质、全球共享】这里是Q41F软密封球阀专业生产厂家,由本公司生产的Q41F软密封球阀品质出众,价格合理Q41F软密封球阀的产品介绍、主要特点、采用标准、技术参数、零件材料、标准尺寸、适用温度、连接尺寸的详细介绍:
Q41F软密封球阀结构简单、密封性能好,在适当的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小,并且驱动力矩小,操作简便、易实现快启闭,是近十几年来发展较快的阀门品种之一。Q41F软密封球阀是由旋塞阀演变而来的,它的启闭件作为一个球体,利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。Q41F软密封球阀在管道上主要用于切断、分配和改变介质流动方向,在化工产品和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。Q41F软密封球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个固定处。
Q41F软密封球阀主要特点:
(1)流体阻力小,其阻力系数与同长度的管段相等。
(2)结构简单、体积小、重量轻。
(3)紧密结构,目前球阀的密封面材料主要使用塑料、密封性好,在真空系统中也已较多使用。
(4)操作方便,开闭快,从全开到全关只要旋转90°,便于远距离的控制。
(5)维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
(6)在全开或全闭时,球体和阀座的密封面与介质分离,介质通过时,不会引起阀门密封面的侵蚀。
(7)适用范围大,通径从小到几毫米,大到几米,从高真空到高压力都可应用。 球旋转90度时,在进、出口处应全部均球面,从而截断流动。
零件名称 | 国标材质 | 美标材质 |
阀体 | WCB | A216-WCB |
密封圈 | PTFE | PTFE |
球体 | 1Cr18Ni9Ti | SS304 |
螺母 | 35 | A194-2H |
螺柱 | 35CrMoA | A193-B7 |
石体 | WCB | A216-WCB |
垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G |
填料 | PTFE | PTFE |
填料压盖 | WCB | A216-WCB |
定位片 | 25 | A105 |
挡圈 | 65Mn | AISI 1066 |
手柄 | K33 | A47-667 Gr.32510 |
阀杆 | 1Cr33 | A276-410 |
螺钉 | 35 | A193-B7 |
止推垫片 | PTFE | PTFE |
Q41F软密封球阀采用标准:
设计依据 | 国标系列 | 美标系列 | |
设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
结构长度焊接 | GB/T15188.1 | AP16D | ANSI B16.10 |
连接法兰 | GB/T9113 | ANSI B16.5、B16.47 | |
JB/T79 | |||
Hg20592 | |||
对焊端 | GB/T12224 | ASNI B16.25 | |
试验和检验 | GB/T9092 | AP16D | AP1598 |
压力等级 | 试验压力(MPa) | ||
公称压力(PN) | 磅级(Class) | 壳体试验 | 密封试验 |
1 | - | 1.5 | 1.1 |
1.6 | - | 2.5 | 1.76 |
2.5 | - | 3.8 | 2.75 |
4 | - | 6 | 4.4 |
6.4 | - | 9.6 | 7.04 |
- | 150 | 3 | 2.2 |
- | 300 | 7.6 | 5.6 |
- | 600 | 15 | 11 |
- | 10K | 2.4 | 1.5 |
- | 20K | 5.8 | 4 |
PN1.6MPa外形尺寸 | ||||||||||||
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
法兰连接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN2.5MPa外形尺寸 | ||||||||||||
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
法兰连接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN4.0MPa外形尺寸 | ||||||||||||
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
法兰连接尺寸 | GB/T9113、JB/T79、HG/T20594 | |||||||||||
PN6.4MPa外形尺寸 | ||||||||||||
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
法兰连接尺寸 | GB/T9113、JB/T79、HG/T20594 |
