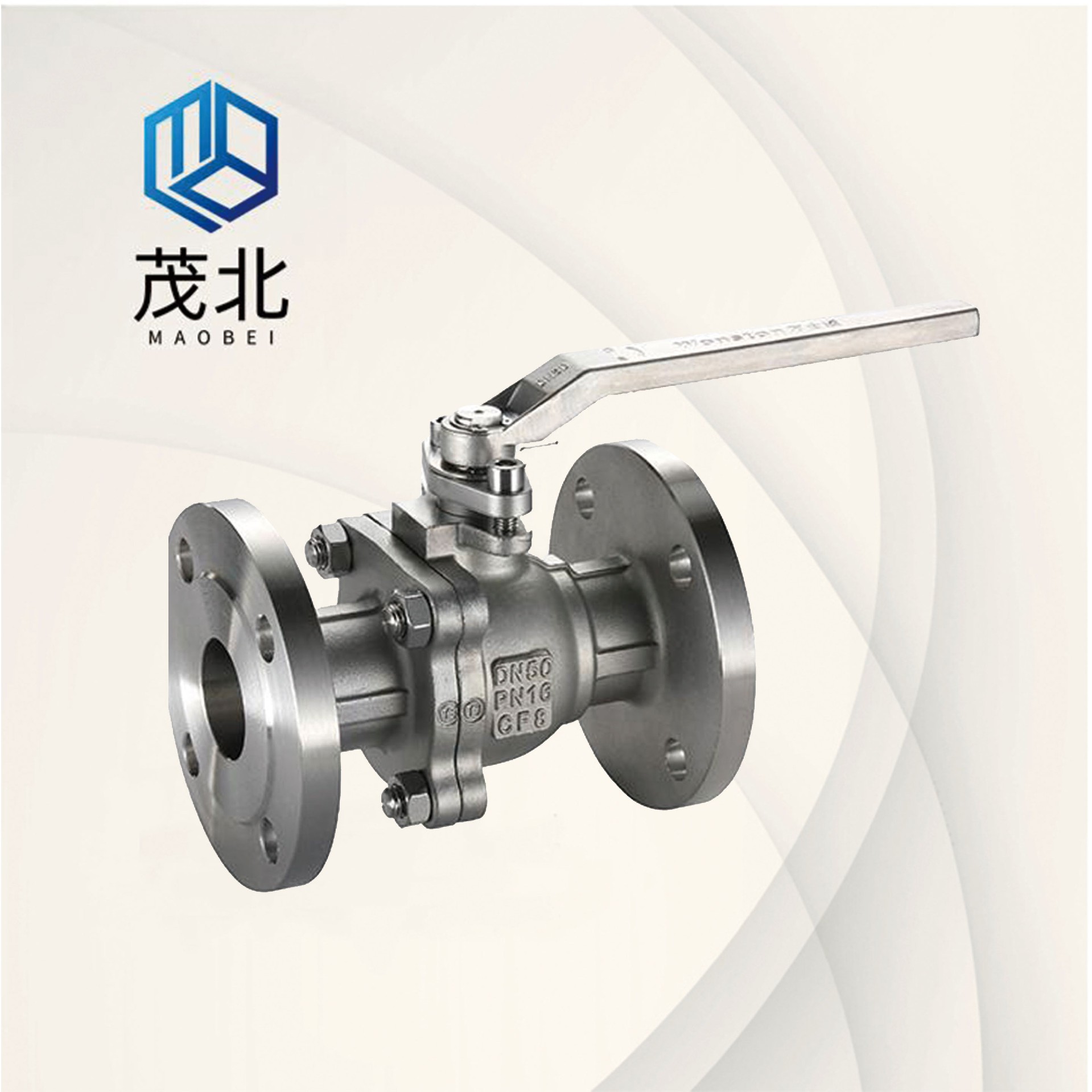

Q41W浮动式球阀
适用于：水、气、油品、天然气和酸碱腐蚀性介质。 适用温度：-196～350℃ 驱动方式：手动、气动、电动、液动等。
产品咨询热线：021-31130069
Q41W浮动式球阀产品特点
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。 4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
Q41W浮动式球阀适用介质
水、气、油品、天然气和酸碱腐蚀性介质。 适用温度：-196～350℃ 驱动方式：手动、气动、电动、液动等。
Q41W浮动式球阀公称通径
DN 15-250 1/2"～10"
Q41W浮动式球阀技术规范
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |

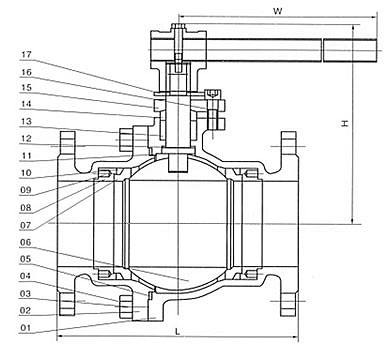

Q41W浮动式球阀主要零件及材质
| 序号 | 零件名称 | 材质 | |
| GB | ASTM | ||
| 1 | 阀体 | WCB | A2116-WCB |
| 2 | 密封圈 | PTFE、RPP | PTFE、RPP |
| 3 | 球体 | 1C18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石体 | WCB | A216-WCB |
| 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304F/.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A2116-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI 1066 |
| 12 | 手柄 | K33 | A47-667 Gr.32510 |
| 13 | 阀杆 | 1Cr33 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
试验压力
| 压力等级 | 试验压力(MPa） | ||
| 公称压力（PN） | 磅级（Class） | 壳体试验 | 密封试验 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
PN1.6MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 2.5 | 3 | 5 | 6 | 7.5 | 10 | 15 | 20 | 33 | 60 | 93 | 175 |
PN4.0MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 400 |
| H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
| Wt(Kg) | 3 | 4 | 5 | 7 | 9 | 12 | 18 | 28 | 46 | 75 | 106 | 190 |
PN6.4MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 8 | 12 | 14 | 18 | 28 | 40 | 65 | 98 | 140 | 250 |
PN10MPa 主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
| W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1800 |
| Wt(Kg) | 6.5 | 7 | 10 | 15 | 18 | 25 | 32 | 46 | 75 |
