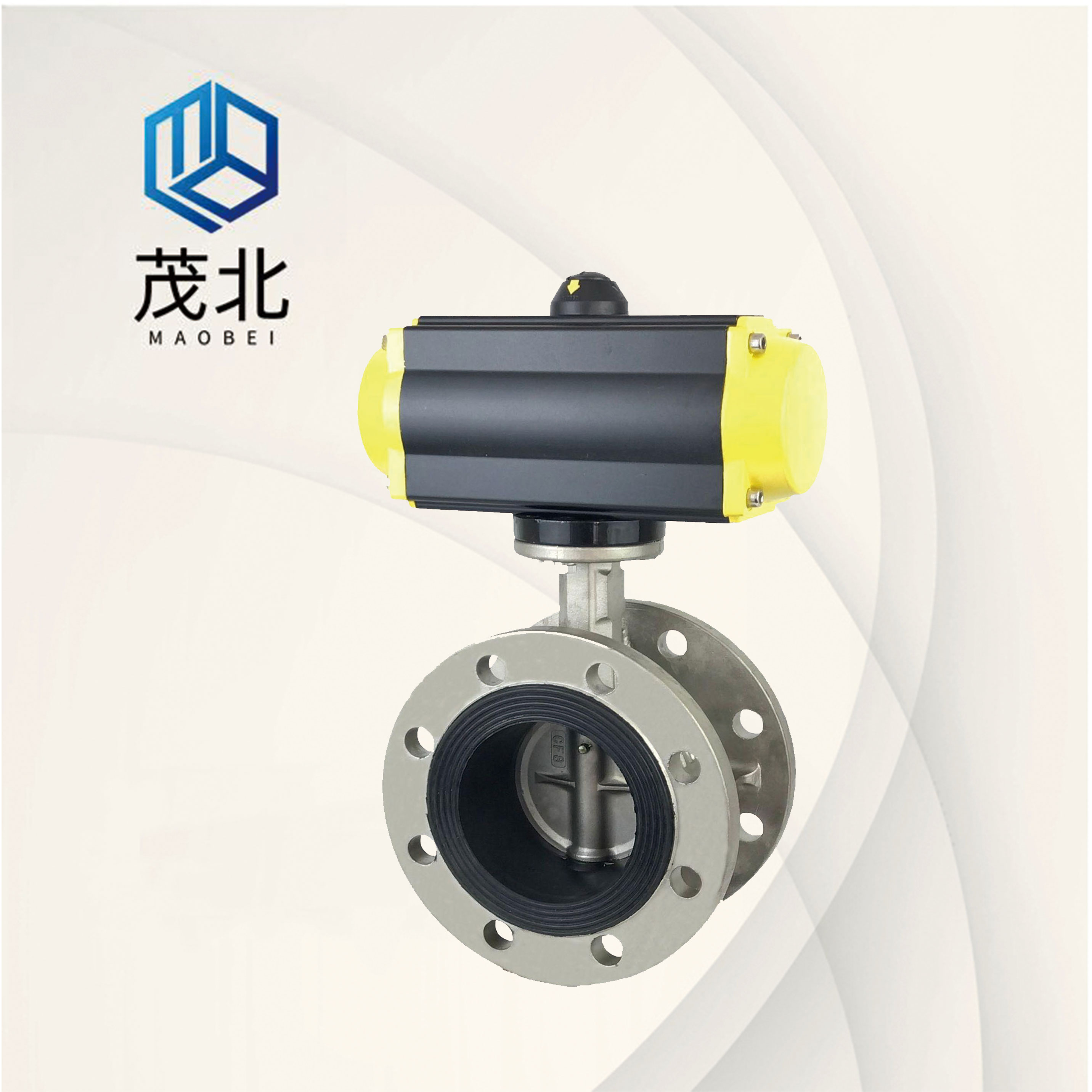

D641X气动软密封蝶阀
【 茂北品质、全球共享】这里是D641X气动软密封蝶阀专业生产厂家，由本公司生产的茂北D641X气动软密封蝶阀品质出众，价格合理；D641X气动软密封蝶阀的产品介绍、主要特点、蝶阀及执
产品咨询热线
【茂北品质、全球共享】这里是D641X气动软密封蝶阀专业生产厂家，由本公司生产的茂北D641X气动软密封蝶阀品质出众，价格合理；D641X气动软密封蝶阀的产品介绍、主要特点、蝶阀及执行器的主要参数、主要零件材料、安装链接尺寸的详细介绍：
D641X气动软密封蝶阀是由角行程气动执行器及蝶阀阀体组成，其主要优点：结构简单、体积小重量轻、造价低，气动法兰蝶阀安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动法兰蝶阀全开时有效流通面积较大，启闭轻便省力，蝶扳旋转90角度便可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶，称为气动法兰软密封蝶阀。其中硬密封蝶阀为多层次金属硬密封，具有弹性密封的优点，无论在低温情况下均具有优良的密封性能。所以气动法兰蝶阀主要应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
D641X气动软密封蝶阀的主要特点：
（1）体积小、重量轻、操作轻巧、便于安装、维修。
（2）密封性能优良、零泄漏,使用寿命较长。
（3）流量特性趋于直线,调节性能好。
（4）结构简单,开关轻便,90°旋转启闭。
（5）可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等多种阀的使用。
D641X气动软密封蝶阀主要技术参数
D641X气动软密封蝶阀执行器的主要参数
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
D641X气动软密封蝶阀是由角行程气动执行器及蝶阀阀体组成，其主要优点：结构简单、体积小重量轻、造价低，气动法兰蝶阀安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动法兰蝶阀全开时有效流通面积较大，启闭轻便省力，蝶扳旋转90角度便可完成启闭，由于转轴两侧蝶板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，气动法兰蝶阀密封材料有丁晴橡胶、氟橡胶，称为气动法兰软密封蝶阀。其中硬密封蝶阀为多层次金属硬密封，具有弹性密封的优点，无论在低温情况下均具有优良的密封性能。所以气动法兰蝶阀主要应用于冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
D641X气动软密封蝶阀的主要特点：
（1）体积小、重量轻、操作轻巧、便于安装、维修。
（2）密封性能优良、零泄漏,使用寿命较长。
（3）流量特性趋于直线,调节性能好。
（4）结构简单,开关轻便,90°旋转启闭。
（5）可代替闸阀、截止阀、旋塞阀、胶管阀及隔膜阀等多种阀的使用。
D641X气动软密封蝶阀主要技术参数
| 公称通径DN(mm) | 50～1200 |
| 公称压力 | PN1.0、1.6、2.5MPa |
| 法兰标准 | JB/T79、GB/T9113、HG20594-97 |
| 连接形式 | 法兰式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4 |
| 基本误差 | 带定位器：小于全行程的±2% |
| 回差 | 带定位器：小于全行程的±2% |
| 可调范围 | 50:1 |
| 配置执行机构 | GT、AT、AW系列单双作用气动执行器 |
| 控制方式 | 开关型(开关两位控制)、调节型(4～20mA控制) |
D641X气动软密封蝶阀执行器的主要参数
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
D641X气动软密封蝶阀主要零件材料：
| 零件名称 | 材料名称 |
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | 聚四氟乙烯、柔性石墨 |
D641X气动软密封蝶阀安装连接尺寸:
| 公称通径 | 结构长度 | 外形尺寸(参考值) | 连接尺寸(标准值) | ||||||||
| 1.0MPa | 1.6MPa | ||||||||||
| 毫米 | 英寸 | L | H | H1 | A | D | D1 | n-d | D | D1 | n-d |
| 50 | 2 | 108 | 63 | 315 | 180 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 21/2 | 112 | 70 | 330 | 180 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 3 | 114 | 83 | 390 | 245 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 105 | 431 | 240 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 5 | 140 | 115 | 455 | 240 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 6 | 140 | 137 | 626 | 350 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 8 | 152 | 164 | 720 | 350 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 10 | 165 | 206 | 800 | 550 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 12 | 178 | 230 | 860 | 600 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 14 | 190 | 248 | 883 | 600 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 16 | 216 | 289 | 972 | 600 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 18 | 222 | 320 | 1043 | 750 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 20 | 229 | 343 | 1098 | 750 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
| 600 | 24 | 267 | 413 | 1236 | 750 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 28 | 430 | 478 | 1431 | 750 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 32 | 470 | 525 | 1488 | 750 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 36 | 510 | 620 | 1615 | 1250 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 40 | 550 | 725 | 1765 | 1500 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 48 | 630 | 780 | 1976 | 1500 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
