【茂北品质、全球共享】这里是D643W气动不锈钢三偏心蝶阀专业生产厂家，由本公司生产的茂北D643W气动不锈钢三偏心蝶阀品质出众，价格合理；D643W气动不锈钢三偏心蝶阀的产品介绍、主要特点、蝶阀及执行器的主要参数、主要零件材料、安装链接尺寸的详细介绍：

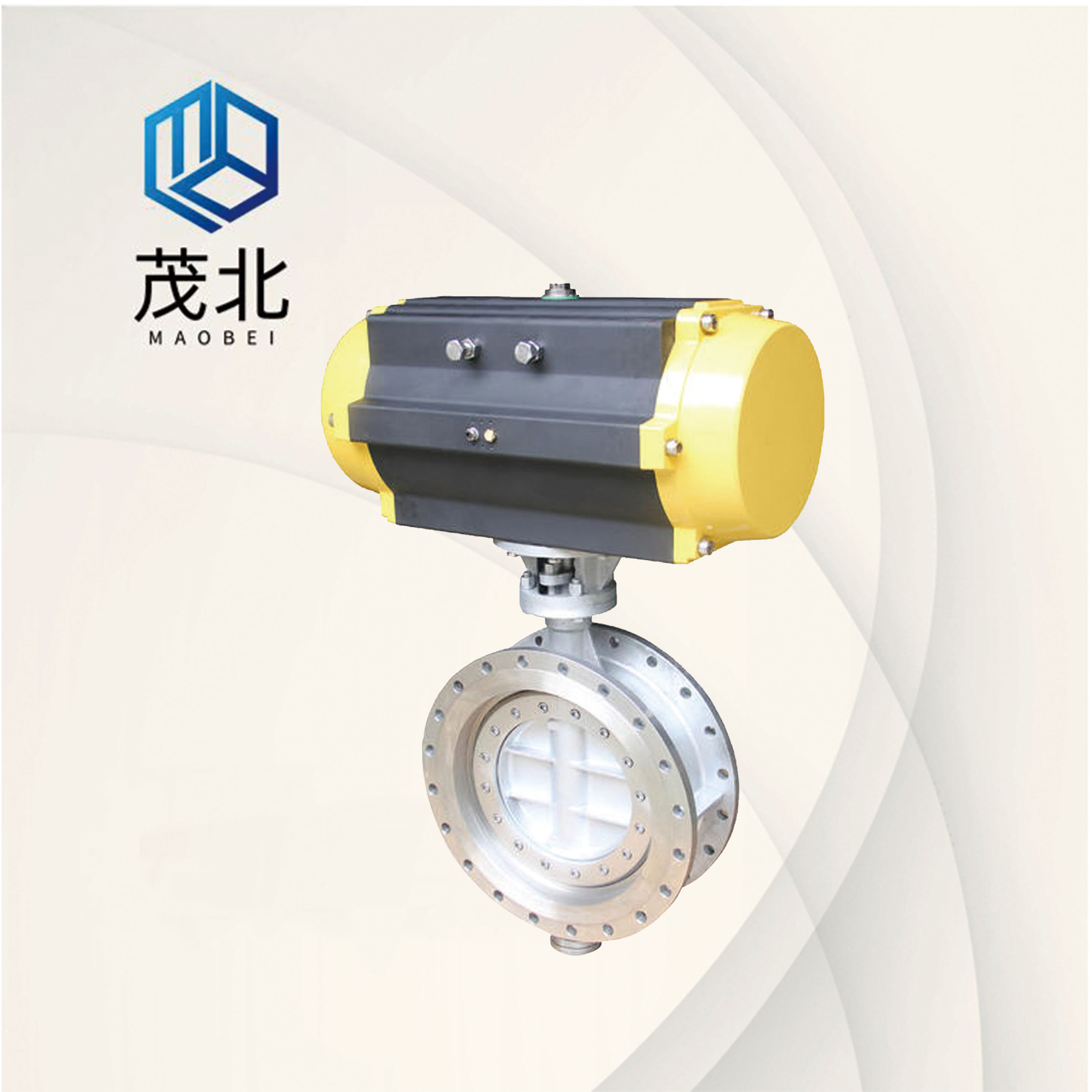

D643W气动不锈钢三偏心蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成，也可称为气动三偏心蝶阀。阀座采用硬密封兼容的多层次结构。D643W气动不锈钢三偏心蝶阀电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源便可控制运转，可实现对压力、流量、温度、液位等参数的调节。D643W气动不锈钢三偏心蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。D643W气动不锈钢三偏心蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动金属密封蝶阀主要应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
D643W气动不锈钢三偏心蝶阀主要特点：
（1）气动金属密封蝶阀采用三偏心密封结构，阀座与蝶板磨损小，具有越观越紧的密封功能。
（2）密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命较长等特点。
（3）蝶板密封面采用堆焊钴基硬质合金，密封面不易磨损，使用寿命较长．
（4）大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
（5）气动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任意方向安装。
（6）气动装置可以多工位（旋转90°或180°）安装，便于用户使用。
D643W气动不锈钢三偏心蝶阀采用标准：
D643W气动不锈钢三偏心蝶阀主要参数
D643W气动不锈钢三偏心蝶阀执行器的主要参数
气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
D643W气动不锈钢三偏心蝶阀主要零件材料：
D643W气动不锈钢三偏心蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成，也可称为气动三偏心蝶阀。阀座采用硬密封兼容的多层次结构。D643W气动不锈钢三偏心蝶阀电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源便可控制运转，可实现对压力、流量、温度、液位等参数的调节。D643W气动不锈钢三偏心蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。D643W气动不锈钢三偏心蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动金属密封蝶阀主要应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
D643W气动不锈钢三偏心蝶阀主要特点：
（1）气动金属密封蝶阀采用三偏心密封结构，阀座与蝶板磨损小，具有越观越紧的密封功能。
（2）密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命较长等特点。
（3）蝶板密封面采用堆焊钴基硬质合金，密封面不易磨损，使用寿命较长．
（4）大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
（5）气动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任意方向安装。
（6）气动装置可以多工位（旋转90°或180°）安装，便于用户使用。
D643W气动不锈钢三偏心蝶阀采用标准：
| 设计标准 | GB/T12238-1989 |
| 法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000；JB/T9092-1999 |
D643W气动不锈钢三偏心蝶阀主要参数
| 公称通径DN(mm) | DN50～1000mm |
| 公称压力(MPa) | PN1.0、1.6、2.5MPa |
| 阀体形式 | 直通铸造阀体 |
| 连接形式 | 法兰式、对夹式 |
| 阀芯形式 | 蝶板式 |
| 密封填料 | 柔性石墨、聚四氟乙烯 |
| 流量特性 | 近似等百分比、直线性 |
| 动作范围 | 0～90° |
| 泄露量Q | 符合ANSI B16.104 IV级标准 |
| 适用温度 | 硬密封≤450℃ |
| 基本误差 | 带定位器：小于全行程的±2% |
| 回差 | 带定位器：小于全行程的2% |
| 可调范围 | 50:1 |
| 配置执行机构 | GT、AT、AW系列单双作用气动执行器 |
| 控制方式 | 开关两位控制、4-20mA模拟量控制 |
D643W气动不锈钢三偏心蝶阀执行器的主要参数
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。
D643W气动不锈钢三偏心蝶阀主要零件材料：
| 零件名称 | 材料 |
| 阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢与石棉板组合成多层次 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | O型圈、柔性石墨 |
D643W气动不锈钢三偏心蝶阀性能规范：
| 公称通径DN(mm) | DN50～1200 | ||||
| 公称压力 | PN(MPa) | 0.6 | 1 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
| 适用温度 | 碳钢：-29℃～600℃ 不锈钢：-40℃～600℃ | ||||
D643W气动不锈钢三偏心蝶阀安装连接尺寸:
| 公称通经(DN) | 主要尺寸 | 法兰尺寸 | |||||||||
| L | L1 | H | H1 | A | 1.6MPa | 2.5MPa | |||||
| D | D1 | n-Фd | D | D1 | n-Фd | ||||||
| 50 | 108 | 43 | 112 | 625 | 245 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 115 | 625 | 245 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 120 | 645 | 245 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 138 | 675 | 355 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 164 | 715 | 355 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 175 | 800 | 355 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 200 | 850 | 250 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 243 | 925 | 250 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 250 | 1035 | 450 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 280 | 1070 | 450 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 305 | 1190 | 450 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 350 | 1250 | 650 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 380 | 1290 | 650 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 445 | 1455 | 850 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 292 | 165 | 480 | 1585 | 850 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 190 | 530 | 1700 | 1250 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 203 | 580 | 1965 | 1250 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 216 | 650 | 2015 | 1250 | 1255 | 1170 | 28-42 | 1320 | 1210 |
28-56 |
