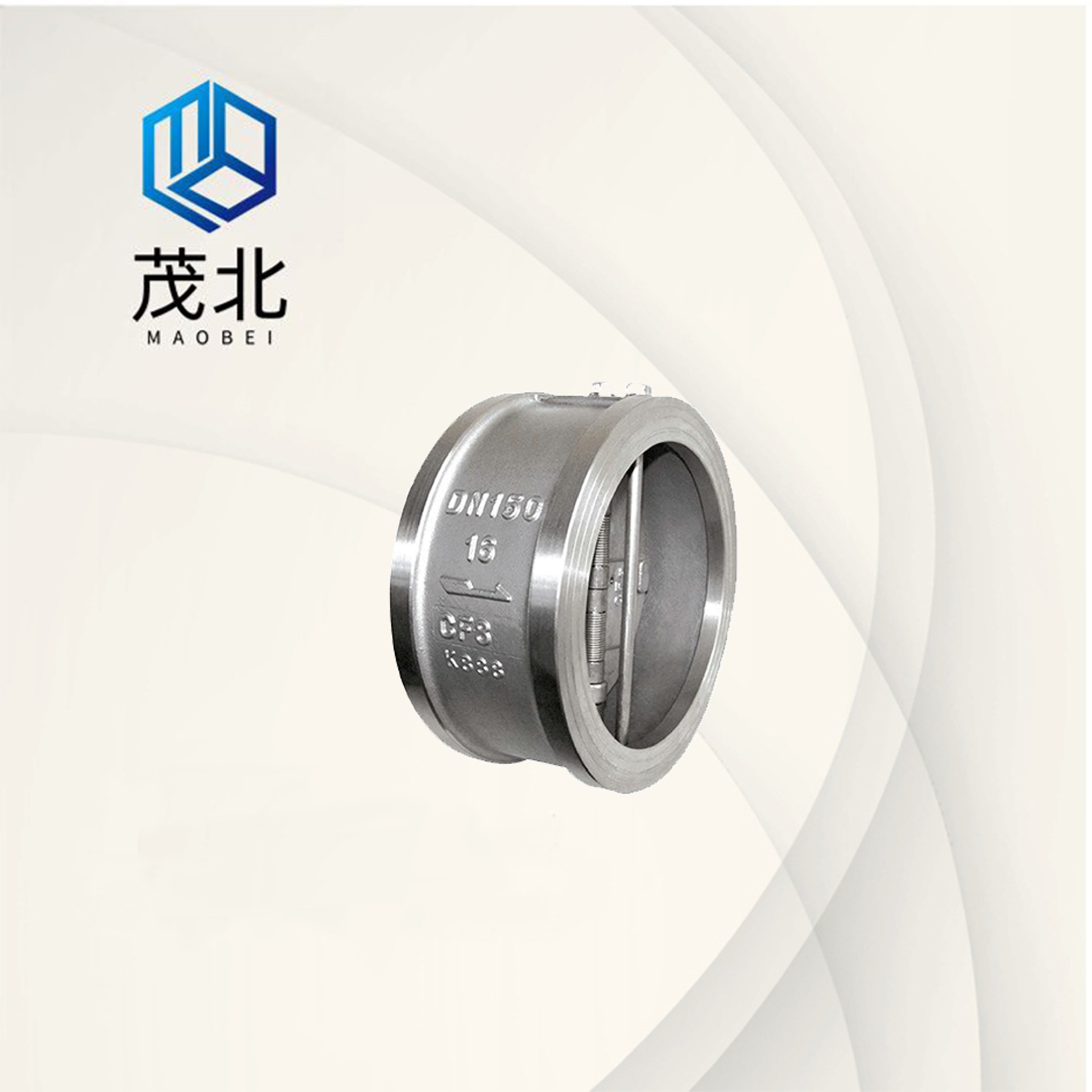

H76W对夹式止回阀
本公司的对夹式双瓣止回阀也称为蝶式止回阀，对夹式双瓣止回阀用于干净管路及工业、水处理、高层建筑给排水管路，阻止介质逆向流动之用。蝶式止回阀采用对夹式，蝶板为两个半圆。
产品咨询热线：021-31130069
一、H76W对夹式止回阀 产品概述
本公司的H76W对夹式止回阀也称为蝶式止回阀，对夹式双瓣止回阀用于干净管路及工业、水处理、高层建筑给排水管路，阻止介质逆向流动之用。蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊可耐受磨损材料或衬橡胶，使用范围大，密封优良。
二、H76W对夹式止回阀 主要技术参数
| 公称通径 | DN(mm) | 50~1200 | |||
| 公称压力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
| 试验压力Ps(MPa) | 强度试验 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封试验 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 适用介质 | 水、蒸汽、油品、污水、酸碱类 | ||||
| 适用温度 | 橡胶密封面（X）-20℃~120℃ 合金钢密封面（H）主体碳钢-29℃~425℃ 不锈钢主体用于酸类介质-29℃~200℃ | ||||
三、H76W对夹式止回阀主要零件材料
| 名称 | 材料 |
| 阀体 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 |
| 阀板 | 铸铁、铸钢、不锈钢、铬镍钼钛钢 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 密封圈 | 橡胶、不锈钢、合金钢 |
| 弹簧 | 60Si2Mn、3Cr13、17-7PH、INCONEL |
