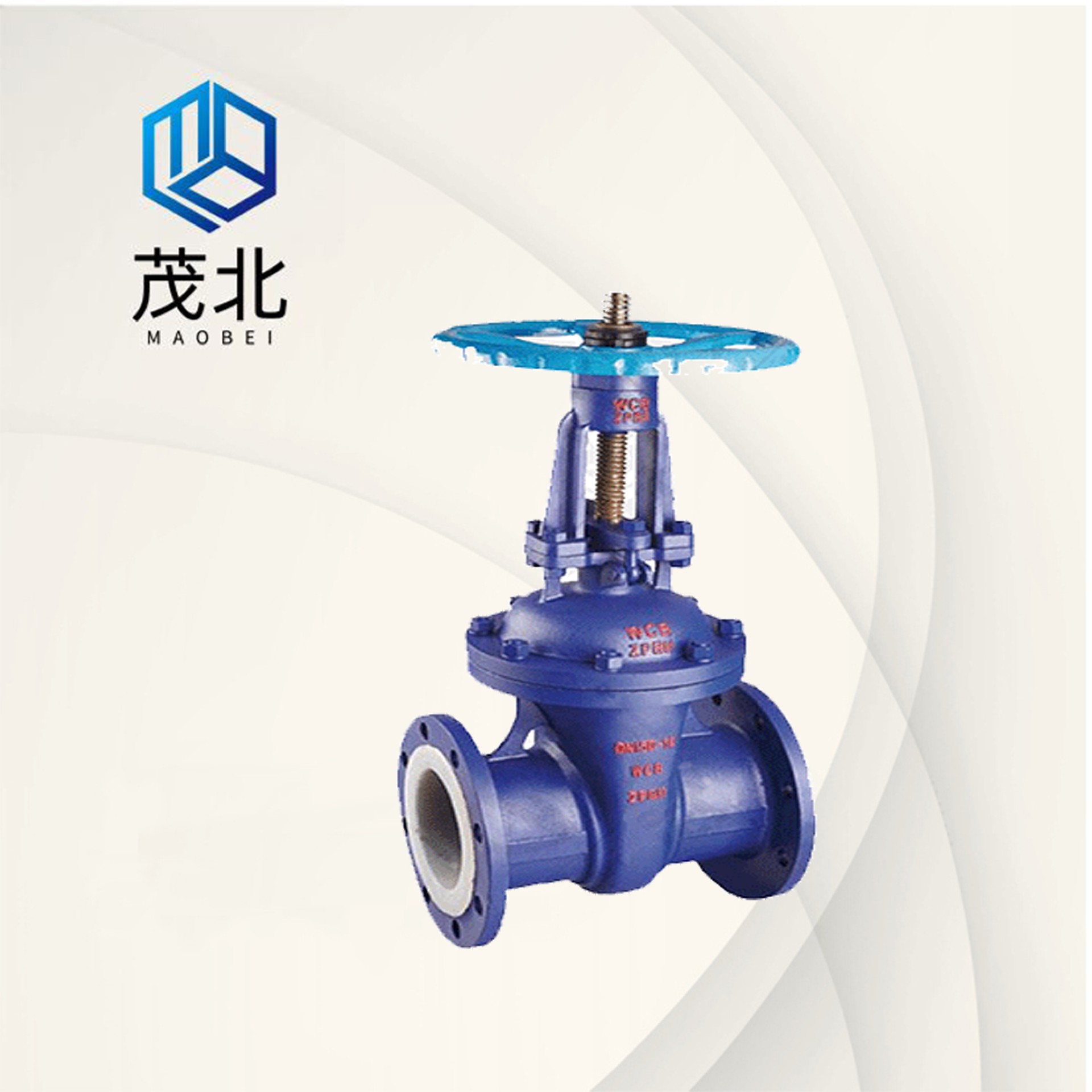

一、Z41F46衬氟闸阀概述
　　衬氟闸阀是一种带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。


二、Z41F46/Z41F衬氟闸阀的特点
　　1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP（F46）等氟塑料；
　　2.密封副为FPF（F46）/FEP（F46）或其它材料组合，摩擦系数小，启闭力矩低；
　　3.填料采用PTFE（F4）标准填料，密封性能好，维修更换方便；
　　4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；
　　5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。

三、Z41F46衬氟闸阀结构特点
　　阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
　　阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
　　填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
　　推杆、衬套：2Cr13
　　垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

四、Z41F46衬氟闸阀技术规范：


五、Z41F46衬氟闸阀基本型号：


六、Z41F46不锈钢衬氟闸阀主要零部件材料表：


七、Z41F46不锈钢衬氟闸阀主要外型和连接尺寸：
