蝶阀公称通经(即阀门管道大小)

DN(单位：MM)：蝶阀国标规格简写、NPS(单位：英寸)：蝶阀美标规格简写

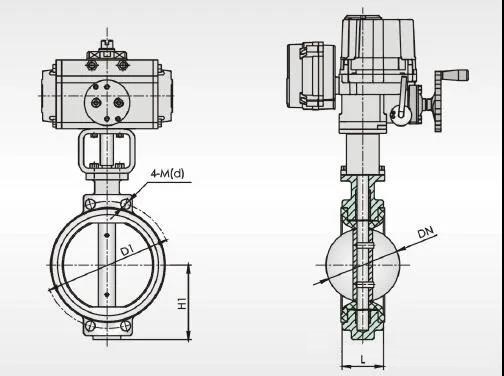

蝶阀外形尺寸

L：法兰距（叫法很多，也可以叫长度、厚度）、H1：中心距（解释：阀门管道到阀门底部的尺寸）

蝶阀连接尺寸（即不同压力螺栓尺寸数量不同)

D1：蝶阀螺栓孔中心距、4-M(d)：螺栓孔尺寸及对应的数量

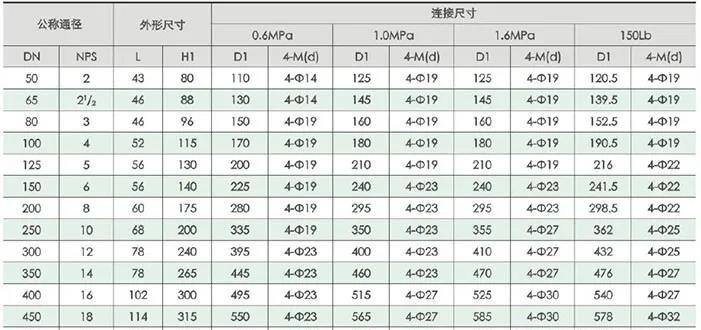

对夹式软密封蝶阀规格图及蝶阀尺寸表（适用蝶阀型号D71X、D371X）

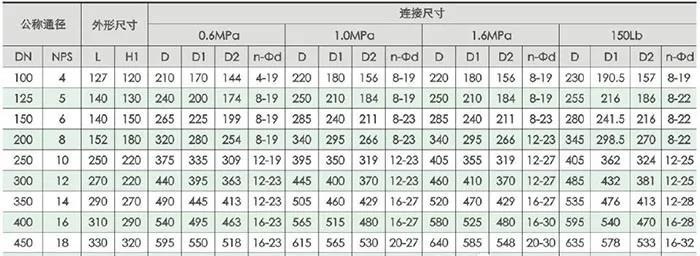

法兰式软密封蝶阀规格图及蝶阀尺寸表（适用蝶阀型号：D41X、D341X）
