防爆电动阀门种类还是比较多的，比如防爆电动球阀、防爆电动蝶阀等，这些不同的防爆电动阀门接线方式也是不一样的，下面分别为大家介绍并附上对应的接线图。
    首先我们来看看防爆电动球阀，防爆电动球阀是一种可防止管路发生爆炸状况的设备，即该电气元件符合防爆标准，可用于要求防爆的场合，不仅可应用于一般的石油，天然气，环保，水处理等，包括化工化学行业、石油等工作条件较为恶劣的地方，防爆电动球阀通过380V/220V/DC24V等电源为驱动电源，以开关量信号或模拟量信号（4-20mA、1-10V DC、1-5V DC）为控制信号，可使阀门运动到所需位置，实现其自动化控制。不同的电压及控制形式，接线的方式也均不相同。

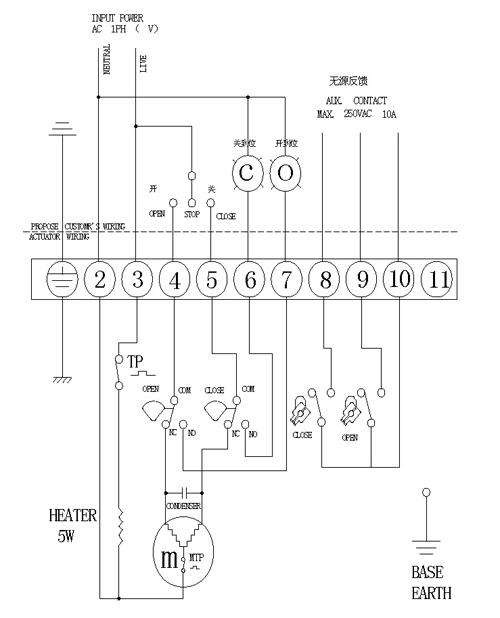

防爆电动球阀接线图如下：


    防爆电动蝶阀能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆，壳体为硬质铝合金，耐腐蚀性强，防护等级为 IP67。电机为全封闭式鼠笼式电机，扭矩大，惯性力小，绝缘等级为 F 级，内置过热保护开关，可防止电动执行器堵转电机过热时损坏电机，并带有手轮设计，可以用于断电时操作，保证安全可靠。同防爆电动球阀一样，防爆电动蝶阀同样是通过380V/220V/DC24V等电源为驱动电源，不同的电压及控制形式，所对应的接线方式也均不相同，用户需进行详细了解及认知。

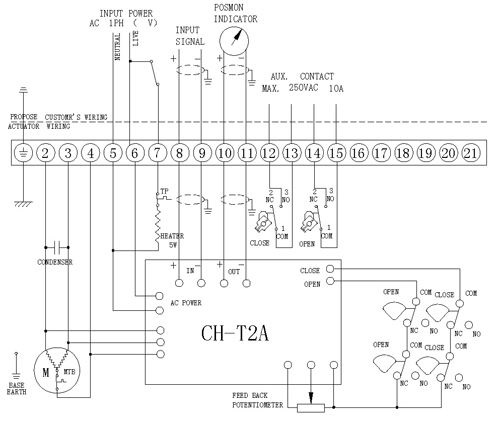

防爆电动蝶阀接线图如下：
