电动阀门的工作原理
栏目:阀门知识 发布时间:2022-11-21 15:15:38

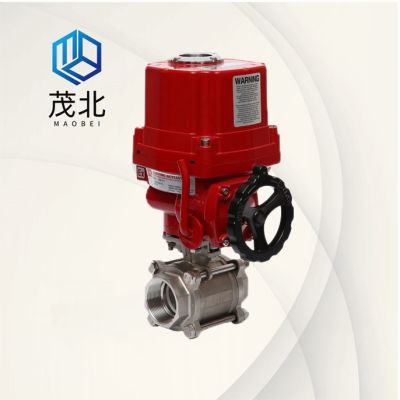

电动阀门由电动执行机构和阀门组成,阀门的开关动力来源于电动执行机构,因电动阀门使用比较方便,接通电源就可以使用,相比其它驱动方式的自控阀门来说用量较多。



电动阀门工作原理:
电动阀门的工作原理是由电动机带动减速装置,在电信号的作用下,产生直线运动和角度旋转运动。它可以现场操作,也可以远距离操作,可以单台控制,也可以多台集中控制。当现场操作时,可以手动,也可以电动。手电动相反联锁。电动执行器控制原理
电动阀门根据所配执行机构主要有开关型和调节型两种,开关型电动阀门是用于工况管道中做启闭用,主要作用是截断或接通管道介质。调节型电动阀门可接受控制系统发出的信号,调节阀门的开度达到调节管道介质的流量、压力等参数的目的。


电动阀门选用:
有些工况空间有限,或阀门的安装位置较高,阀门安装环境有毒或者其它原因,如果安装手动阀门工作人员不方便操作的场合、一般都建议选择电动阀门。施工现场要求远程操作或者自动控制的场合,手动阀门无法满足工况要求,现场没有气源无法使用气动阀门的工况,也可以选择电动阀门。工况要求精确调节、远程操作或频繁启闭场合,手动阀门无法达到要求,可以选择电动阀门使用。


电动阀工作原理 

电动阀是工业自动领域一流体控制系统中的一种执行单元,它是由电执行器与阀门组合而成的,然后通过电机运转来驱动执行器,从而控制阀门运作,本章节主要讲述的是常用的角行程开关式电动阀。电动阀的构成主要由电动执行器,阀门两大主要部分组成。   
电动执行器分类 从转动方式分为:直行程、角行程两种;按结构原理分为:多回转型、部分回转型。


电动执行器的性能特点  

1.壳体-壳体为硬质铝台金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68和防爆型供选择。  

2.电机-全封闭式鼠笼式电机,体积小,扭矩大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。  

3.手动结构-手轮的设计保证安全可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离台器自动复位。(注:在电机不通电的情况下,电动执行器将保持永久手动状态)  

4.指示器-指示器安装在中心轴上,可以观察阀门位置。透镜采用凸透镜设计,不积水,观察更方便。  

5.干燥器-用来控制温度,防止由于温度和天气变化导致执行器内部水份凝结,保持内部电气元件的干燥。  

6.限位开关-机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开光接点均为银质触点)  

7.扭矩开关-可提供过载保护(JLB-005/008/010除外),在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)  

8.自锁-紧密的双蜗轮蜗杆机构可高效传输大扭矩,效率高,噪音低(最大50分贝),寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满高效润滑脂,使用无需再加油。  

9.防脱螺栓-拆除外壳时,螺栓附在壳体上,不会脱落。外部螺栓均采用不锈钢材质。 

10.安装-底部安装尺寸符合IS05211国际标准,驱动套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。  

11.线路-控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工)。  

12.智能模块-采用集成度高,功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性。  

13.阀位数字显示-执行器在打开或关闭的过程中,阀位的变化在液晶屏上以大数字方式实时显示。  

14.相序自动化调整-智能型执行器自动检测接入的三相电源相序,无需用户考虑三相电源的相序问题。
