气动球阀是一个以圆轴90°旋转的球阀。气动执行机构（气缸/气动头）在1-10公斤的气源压力的作用下，通过活塞推动转轴带动阀杆，实现球阀的启闭和调节，通常都会配备定位器、过滤器减压阀、电磁阀、限位开关等部件。根据气压不足，气动球阀的动作折返。另外气动球阀分为气动单作用球阀和气动双作用球阀两类。

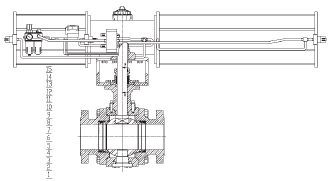

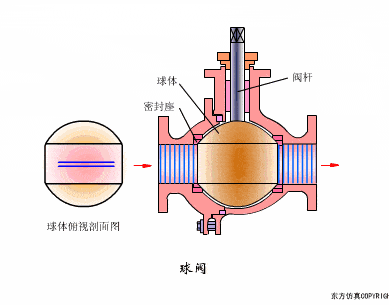

气动球阀内部结构图



对于一套双作用气动球阀的工作原理图，压缩空气(气源)首先通过过滤器减压阀，除去所含的水、油和固体粉尘颗粒，并将系统压力调节到设定值，提供一个稳定的气源压力。气体进入电磁阀的进气口a，从进气口b进入气动头，推动活塞运动。排气通道为d——E。线圈通电后，电磁阀换向，气体从进气口d流入气动头，推动活塞向相反方向运动，排气通道为b——c。

　　单作用气动球阀工作原理图气动头、电磁阀。
　　为单作用气动球阀工作原理图,与前者,首先压缩空气过滤减压阀、电磁阀线圈,电、气流入电磁阀进气口，从端口b为气动头，推动活塞运动，气动弹簧被压缩的头同时，当发生故障时，它(天然气或电力的损失)，电磁阀复位弹簧，空气被阻塞，气动弹簧释放压缩力，推动活塞向外，排气通道为b —— c，可设置在球阀处为开启或关闭位置，防止事故发生。
