电动球阀的操作原理

特点：

1、电动球阀通常由电动执行机构和球阀连接起来，经过安装调试后成为电动球阀。电动球阀使用电能作为动力来接通电动执行机构驱动球阀，实现阀门的开关、调节动作。从而达到对管道介质的开关或是调节目的。

2、电动球阀的驱动一般是用电动执行机构，开或关完成需要一定的时间模拟量的可以做调节。比较耐电压冲击。电磁阀是快开和快关的，一般用在小流量和小压力，要求开关频率大的地方；电动球阀反之。电动球阀的开度可以控制，状态有开、关、半开半关，可以控制管道中介质的流量而电磁阀达不到这个要求。

3、三线制电动球阀有F/R/N三条线，F代表正向动作(或者open动作)控制线，R代表反向动作(或者close动作)控制线，N代表地线。电磁阀是电动阀的一个种类；是利用电磁线圈产生的磁场来拉动阀芯，从而改变阀体的通断，线圈断电，阀芯就依靠弹簧的压力退回。

动作原理：

以电动执行机构驱动球阀阀杆旋转0-90度的部分回转机械动作。其中球阀的旋塞体为球体，有圆形通孔或通道通过其轴线。

电动球阀在工业自控管路中主要用来做介质切断、分配和改变介质的流动方向的工艺作用。它只需要用旋转90度的操作和较小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型电动球阀。

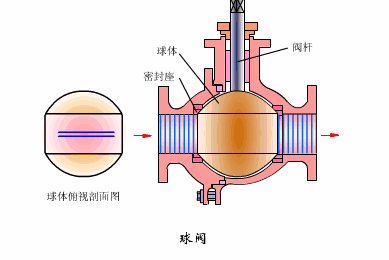

电动球阀工作原理图
