调节阀内部结构及工作原理
栏目：阀门知识 发布时间：2022-11-01 10:56:22
调节阀(Control Valve）又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成，可以分为气动调节阀、电动调节阀、自力式调节阀。
(1)阀芯形状结构
主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性
当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。
(3)耐腐蚀性
由于介质具有腐蚀性，尽量选择结构简单阀门。
(4)介质的温度、压力
当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。
(5)防止闪蒸和空化
闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。
调节阀结构原理

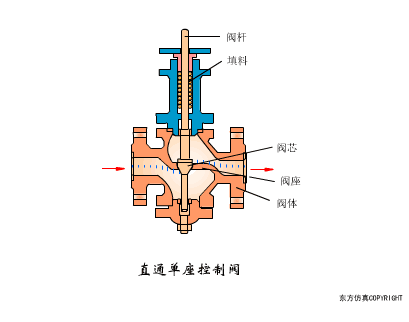

调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡力小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏量大的场合。角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。
第一代产品
从20世纪初以后的近百年时间里，调节阀还处于第一代产品的水平上。其调节阀的特征是：
①以20世纪六七十年代水平的单座阀、双座阀、套筒阀为主导产品；
②这代产品功能不齐全，不得不依靠扩充产品品种、变型来适应各种不同的场合，造成了品种规格繁多，对调节阀使用、计算、选型、调校、维护、备件等要求特别高；
③可靠性差，使用时出现的问题多；
④十分笨重。
现今，比较盛行的CV3000、精小型阀与传统老产品相比多了三个30%：重量下降30%；高度下降30%；流量系数提高30%。但它们没带来质的突破，只是对传统产品作了改进而已。
第二代产品
第二代产品从可靠性、功能、重量上应有质的突破。其调节阀的特征是：
①全功能超轻型调节阀代替了众多可靠性差、功能不齐全、又十分笨重的产品，代替了第一代的主导产品单座阀、双座阀、套筒阀，成为第二代主导产品；
②电子式电动全功能超轻型调节阀逐步取代传统的因原执行机构可靠性差，不得不采用的“气动阀+电气阀门定位器+气源”的组合方式。
从外观上看，第二代产品应具备轻型化、小型化、仪表化的特征。
第三代产品
其突出特征是智能化，并满足现场总线的要求，在应用上的特点是：
①与计算机接口；
②自诊断使可靠性更加提高，故障率进一步下降；
③改良阀的特性曲线，从而改变阀的调节品质；
④调节阀的品种以及对调节阀的使用要求进一步的简化；
⑤指标上，满足现代工业要求达到新的性能水平，例如一些工业部门推出的新的流程与系统对调节阀提出的一些苛刻的要求
