排气阀内部结构及工作原理
栏目：阀门知识 发布时间：2022-11-01 10:32:49
排气阀(Exhaust Valve）用于流体管路系统中作为排气作用，在输水过程中，空气在水中不断地释放出来，形成空气袋，使输水变得困难，当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，这时排气阀通过浮球杠杆原理开始工作排气。
当系统中有气体溢出时，气体会顺着管道向上爬，最终聚集在系统的最高点，而排气阀一般都安装在系统最高点，当气体进入排气阀阀腔聚集在排气阀的上部，随着阀内气体的增多，压力上升，当气体压力大于系统压力时，气体会使腔内水面下降，浮筒随水位一起下降，打开排气口；气体排尽后，水位上升，浮筒也随之上升，关闭排气口。同样的道理，当系统中产生负压，阀腔中水面下降，排气口打开，由于此时外界大气压力比系统压力大，所以大气会通过排气口进入系统，防止负压的危害。如拧紧排气阀阀体上的阀帽，排气阀停止排气，通常情况下，阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用，便于排气阀的检修。

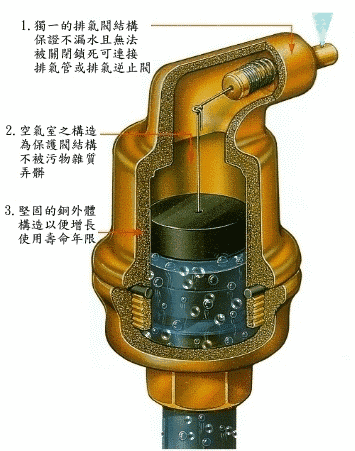

排气阀结构原理
排气阀当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。
排气阀结构原理
排气阀当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。
1、排气阀主要由阀体、滤网、浮球、密封圈组成。
2、排气阀的浮筒采用低密度的PPR和复合材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。
2、排气阀的浮筒采用低密度的PPR和复合材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。
3、浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
4、杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。
5、排气阀应有较大的排气量，当管道空管充水时可在极短的时间内实现快速排气恢复至正常供水能力。
6、排气阀在管内有负压产生时，活塞应该可以迅速开启，快速大量吸入外界空气，以保证管线不会因负压而产生损害。且在工作压力下能够将管道中集结的微量空气排出。
7、排气阀应有比较高的空气关闭压力，在活塞关闭前的较短时间内，应有足够能力将管道内的空气排放完毕，提高输水效率。
8、排气阀的水关闭压力应不大于0.02 MPa，在较低的水压下就可以关闭排气阀，从而避免水的大量涌出。
9、排气阀应采用不锈钢浮球（浮桶）作启闭件。
10、排气阀阀体上应设有防冲击保护内筒，以防大量排气后高速水流直接冲击浮球（浮桶）而造成浮球（浮桶）的过早损伤。
11、对于DN≥100的排气阀采用分体结构，由大量排气阀和自动排气阀组成，以适应管道压力的使用要求。自动排气阀应采用复杠杆机构，使浮球浮力得以大幅度放大，且关闭水位低，水中杂质不易接触密封面，排气口不会被堵塞，其抗堵塞性能可大大提高。同时在高压情况下，由于复杠杆的加力作用，使浮球能和水位同步下降，启闭件不会像传统阀门被高压吸住，从而正常排气。
12、对于高流速、频繁启动水泵、口径DN≧100的工况，为减缓水流冲击，排气阀应加装缓冲塞阀。缓冲塞阀应可以防止大量喷水但不影响大量排气，使输水效率不会受到影响，并有效防止水锤发生。
