针型阀内部结构及工作原理
栏目:阀门知识 发布时间:2022-11-01 10:24:32

针型阀(Needle Valve)是仪表测量管路系统中重要组成部分,是一种可以精确调整、切断流体的阀门,阀芯就是一个很尖的圆锥体,一般用于较小的流量,较高压力的气体或者液体,结构跟截止阀形似,其功用是作开启或切断管道通路用的阀门。

1、针型阀启闭件是一个尖型圆锥体,开启时逆时针旋转,关闭时顺时针旋转。
2、内部结构与截止阀形式差不多,都是低进高出,通过手轮带动阀杆传动。

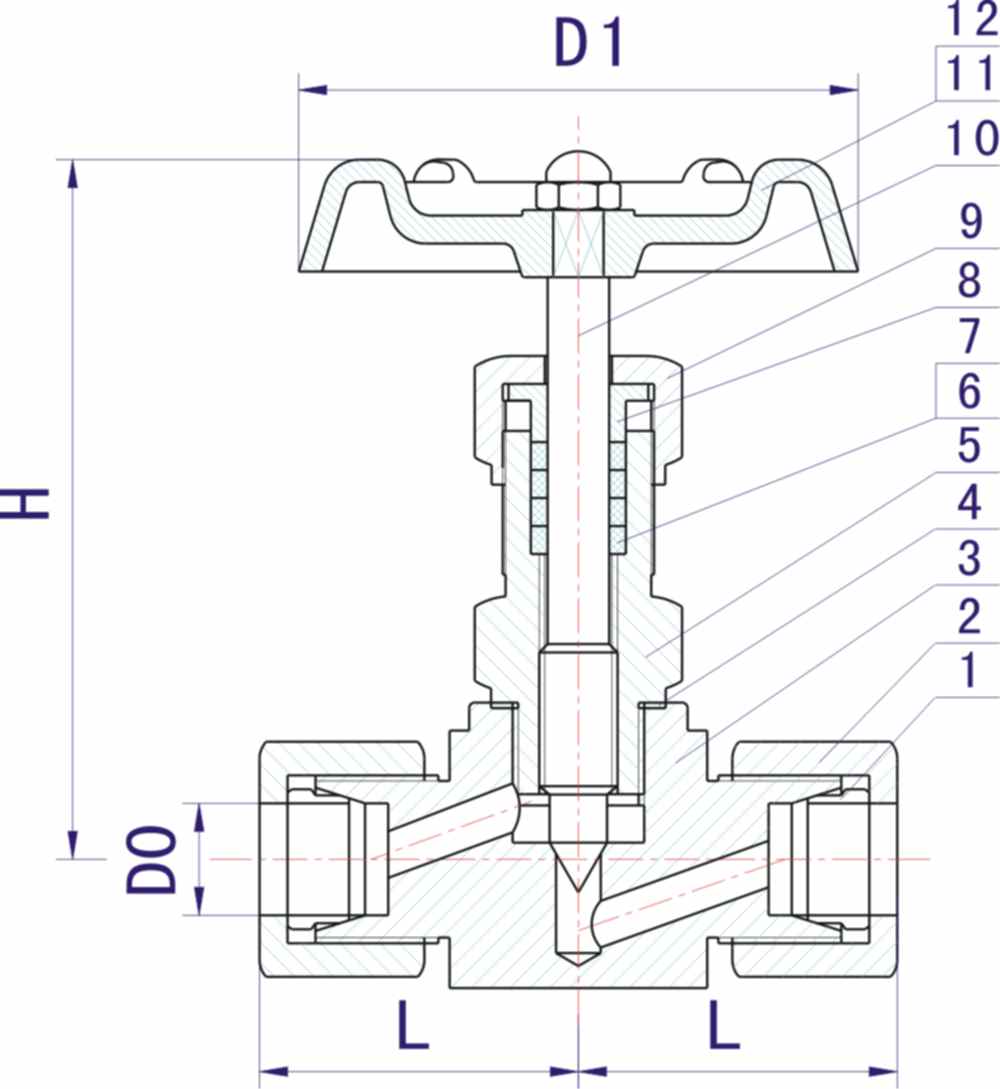

针型阀结构原理
1、针型阀在低温介质的管路系统和装置上,宜选用加上阀盖的低温针型阀。
2、炼油装置的催化裂化装置的管路系统上,可选用升降杆式针型阀。
3、针型阀在化工系统的酸碱等腐蚀性介质的装置和管路系统中,宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢针型阀。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上,可选用金属对金属密封针型阀。
5、需要进行流量调节时,可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节针型阀。
6、石油、天然气的输送主管线、需要清扫管线的,又需埋设在地下的,选用全通径、全焊接结构的针型阀;埋设在地上的,选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备,选用法兰连接的针型阀。
8、城市煤气和天然气的管路上,选用法兰连接和内螺纹连接的针型阀。
9、冶金系统中的氧气管路系统中,宜选用经过严格脱脂处理,法兰连接的针型阀。
10、针型阀由阀体、针形锥体、填料、手轮组成。
