过滤器内部结构及工作原理
栏目:阀门知识 发布时间:2022-11-01 10:20:54

过滤器(Filter Valve)是输送介质管道上不可缺少的一种装置,当介质中杂质太多,会影响设备运行的情况下,根据杂质的细粗来选择滤网目数大小,通过滤网将杂质过滤出来,确保后方设备的正常运行,当需要清洗时,只要将可拆卸的滤筒取出,清洗后重新装入即可,因此,使用维护极为方便。



过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。Y型过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。


过滤器结构原理

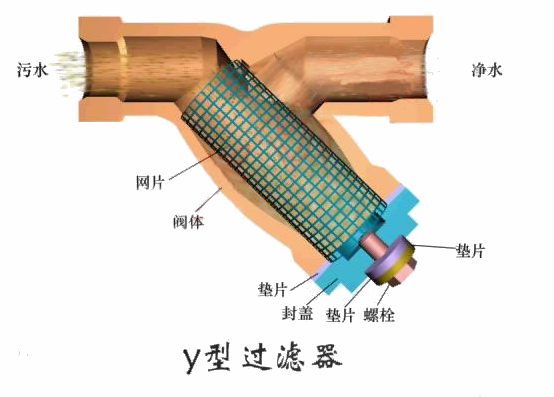

1、Y型过滤器主要由阀体、滤网、垫片、封盖组成。
2、Y型过滤器具有结构先进,阻力小,排污方便等特点。
3、它的作用是清除水中的杂质,达到保护阀门及设备正常运行的作用。
4、过滤器待处理的水由入水口进入机体,水中的杂质沉积在不锈钢滤网上,由此产生压差。
5、结构简单,当杂质过多时,滤网被堵,可拆卸堵头,将滤网拿出清洗。
6、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。)
