底阀内部结构及工作原理
栏目：阀门知识 发布时间：2022-11-01 10:20:09

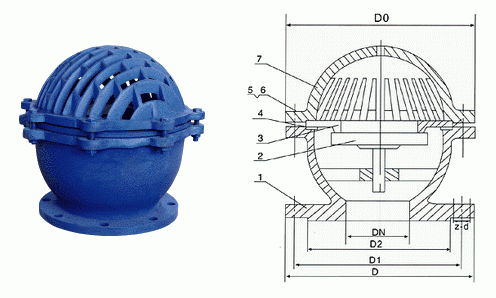

底阀(Bottom Valve）由、阀体、阀瓣、活塞杆、阀盖、定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。
底阀属于单向阀的一种，是一种节约能源的阀，一般安装在水泵水下吸管的底端，限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水口和加强筋,起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型，有法兰连接和螺纹连接。其他名称：内螺纹升降式底阀---井底阀、吸水阀、滤水阀、莲蓬头；升降式底阀--法兰井底阀；旋启式底阀--法兰旋启式井底阀。
底阀结构原理
底阀结构原理
底阀在阀盖上设有多个进水口，并配有筛网，以减少杂物的流入，降低底阀的堵塞几率。底阀虽然配有防堵塞筛网，但底阀一般是适用于清洁介质的，粘度和颗粒度过大的介质不宜使用底阀。底阀焊接在容器的最底部，从而可以达到最佳的排空，清洗，消毒的效果。
1、结构不论是从流量，还是从工艺要求来看都很理想，此外在排空的时候不会产生湍流现象。
2、底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长。
3、底阀还可根据操作过程中各项工艺要求将工作介质很好的混合。
4、罐底阀尽可能靠近罐底壁，从而达到无死角的效果。
5、底阀按材质可分为塑胶类底阀和金属类底阀、也可以分为普通底阀和有反洗水流的底阀。
