(气动)电动三通调节阀的产品结构特性
栏目:阀门知识 发布时间:2022-10-31 12:06:46

1)三通调节阀的分流调节阀工作时,一个通路处全关,另一个通路全开位置,关闭时受力与单座调节阀相似。
(2)三通是由单、双座调节阀改型而成,并利用阀芯自身导向,更换气开气闭时,必须更换执行机构。
(3)由于小口径不平衡力小,当DN≤80时,合流调节阀可用于分流场合。
(4)三通调节阀阀芯与套筒调节阀的套筒一样,其节流面积有开大窗口和打小孔(喷射型)两种,后者有降低噪音,减少共振的功能。

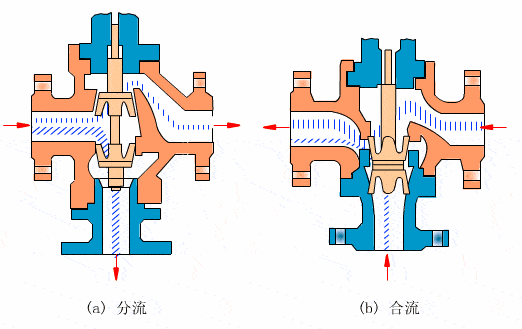

气动(电动)三通调节阀中合流阀与分流阀的阀芯:
  合流调节阀和分流调节阀的阀芯位置不一样,合流调节阀的阀芯位于两座调节阀之内,分流调节阀的阀芯位于两阀座之外,这样设计的阀芯,可使流体的流动方向将阀芯处于流开状态,合流调节阀能稳定操作。所以,一般而言,合流调节阀应用于合流的场合,分流调节阀应用分流的场合。


气动(电动)三通调节阀的使用场合:
  三通调节阀常用于热交换器的旁路调节,也可用于简单的配比调节。旁通调节是调节热交换器的旁通量来控制其出口流体的温度。三通调节阀装在旁路的入口为分流,装在旁路的出口为合流。合流调节阀流通能力较分流调节阀大,调节灵敏,但应注意温差对调节阀的影响。 比起二个二通调节阀的旁路调节,用三通调节阀旁路调节可以省掉一个二通调节阀和一个三通接管,不但费用省,而且占地小,因此得到了广泛应用。
