单座调节阀的特性和应用领域
栏目:阀门知识 发布时间:2022-10-31 12:04:48

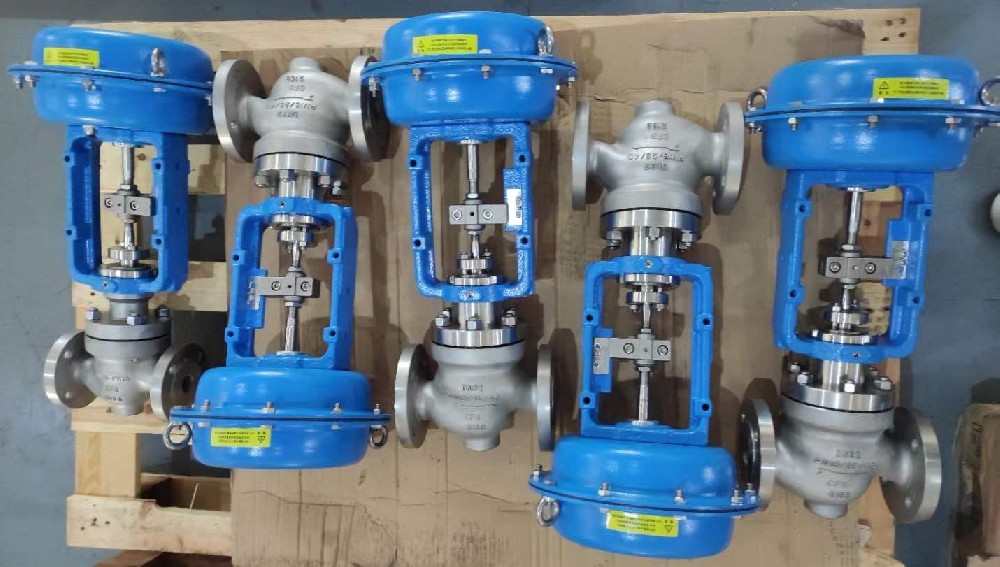

直通单座调节阀有一个阀芯和一个阀座。阀杆与阀芯连接,当执行机构作直线位移时,通过阀杆带动阀芯移动。上盖板用于压紧填料,上阀 盖与阀体用螺栓连接,用于阀杆和阀芯的中心定位。阀座与上阀盖一起,用于保证阀芯与阀座的中心定位,并在阀芯移动时,改变流体的流通面积,从而改变操纵变量,实现调节流体流量的功能。图中的阀芯导向采用顶导向方式。一些直通单座阀采用顶底导向方式,提高导向精确度。一些小流量直通控制阀常采用阀座导向方式。






该阀主要优点一个:泄漏小;主要缺点三个:允许压差小、易堵卡、太笨重。因此,它仅适用于泄漏要求较严,压差不大的干净介质场合;反过来讲,不干净介质、压差较大时不能用。取代它的产品是精小型单座阀(重量、高度下降30%)和全功能超轻型调节阀(泄漏小、压差大、不干净介质场合可用,且重量约轻70%,尤其DN≥65时效果更明显)。



直通单座阀只有一个阀芯和一个阀座,是-种最常见的控制阀。其特点如下。

①泄漏量小,容易实现严格的密封和切断,例如,可采用金属与金属的硬密封,或金属与聚四氟乙烯及其他复合材料的软密封,标准漏量为0.01%C(C是额定流量系数)。

②允许压差小, 例如,DN100 阀的允许压差仅120kPao

③流通能力小,例如,DN100的直通阀的流通能力仅为100。
