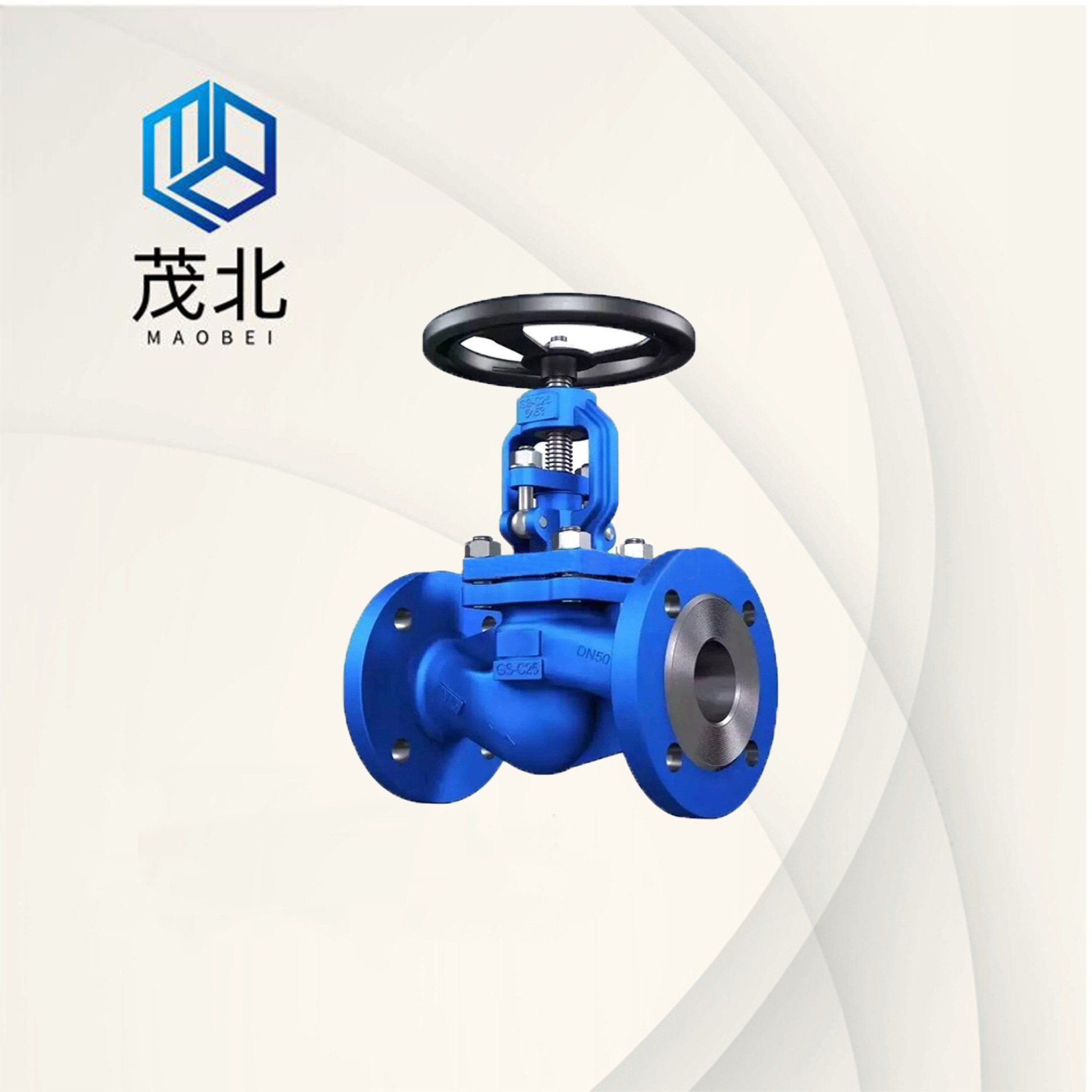

WJ41H波纹管截止阀

WJ41H波纹管截止阀主要应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。 WJ41H、WJ41W 型 PN16~PN40 WJ41H波纹管截止阀适用于工作压力 1.6~4.0MPa,工作温度-29~350℃的石油、化工、化肥、电力行业等多种的工况上,切断或接通调节管路介质。
产品咨询热线:021-31130069

一、WJ41H波纹管截止阀产品概述

WJ41H波纹管截止阀主要应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。 WJ41H、WJ41W 型 PN16~PN40 WJ41H波纹管截止阀适用于工作压力 1.6~4.0MPa,工作温度-29~350℃的石油、化工、化肥、电力行业等多种的工况上,切断或接通调节管路介质。


二、WJ41H波纹管截止阀 产品特点

1、产品结构合理、密封好,双重坚固耐用的波纹管密封设计(波纹管+填料),使阀杆泄漏小。减少流体损失,减低能源损失。
2、密封面堆焊Co基硬质合金、不易磨损、耐腐、抗摩擦性能好、使用寿命较长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,较直观。

三、WJ41H波纹管截止阀 技术规范

结构形式BB-BG-OS & Y
驱动方式手动
电动
设计标准GB12235
结构长度GB12221
连接法兰GB9113、JB/T79、HG20596
试验和检验JB/T 9092、GB/T13927

四、WJ41H波纹管截止阀 主要零件材料

序号名称材质
1阀体WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2阀瓣25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3轴销25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4阀杆25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5波纹管组件1Cr18Ni9Ti、304、316、304L、316L
6垫片柔性石墨+不锈钢、PTFE
7阀盖WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8双头螺栓0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9六角螺母0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10填料柔性石墨
11填料压盖WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12阀杆螺母铜合金
13手轮WCB、QT400-18



六、WJ41H波纹管截止阀 主要连接尺寸

型号GWJ41-16
压力等级PN16
口径1520253240506580100125150200250300350
L130150160180200230290310350400480600730850980
H190195225260280310340395435470535590630680720
W120140140180200220260280300340400450450500500
重量(Kg)555.51113.51926364674102168270420620
