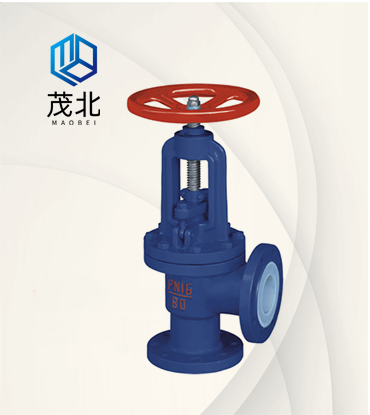

J44角式截止阀

J44型角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀,阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
产品咨询热线:021-31130069

一、角式截止阀 产品概述

J44型角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀,阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
角式截止阀只适用于全开和全关,不允许作调节和节流。截止阀属于强制密封式阀门,所以在阀门关闭时,向阀瓣施加压力,以强制截止阀的密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关“角式截止阀” 的力比开“角式截止阀”的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。



二、角式截止阀 应用范围

角型截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀产品适用的压力、温度范围很大,但一般用于中、小口径的管道,适用于≤425℃的蒸汽、油品、水等介质。
1、基本结构形式:角式
2、公称压力:PN1.6-6.4(MPa)
3、公称通径:DN15-300(mm)

三、角式截止阀 采用规范

设计制造标准GB/T 12233、GB/T 12235
结构长度标准GB/T 12221-2005
连接法兰标准GB/T 9113 JB/T 79
压力-温度标准GB/T 9131
试验-检验标准GB/T13927 JB/T9092

四、角式截止阀 外形连接尺寸

1.6MPa主要连接尺寸

DNinLDD1D2fbz-φdDoH1H2W
151/265/909565452144-φ141002402657
203/475/9510575552164-φ141002452707.5
25180/10011585652164-φ141202502758.5
3221/495/105135100782184-φ1814026029012
4021/2100/115145110852184-φ1814029032514
502115/1251601251002204-φ1816030033519
6521/21451801451202204-φ1818035540027
8031551951601352224-φ1824040045042
10041752151801552248-φ1824045549550
12552002452101852268-φ1828053056064
1506240/2252802402102288-φ2332060565085
20082753352952652308-φ23360650770155

2.5MPa主要连接尺寸

DNinLDD1D2fbz-φdDoH1H2W
151/265/909565452164-φ141202452707.5
203/475/9510575552164-φ141202502758.8
25180/10011585652164-φ1414026029011
3221/495/105135100782184-φ1814029032513
4021/2100/115145110853184-φ1816030033518
502115/1251601251003204-φ1818035540031
6521/21451801451203228-φ1822040045039
8031551951601353228-φ1828045049550
10041752301901603248-φ2332053059060
12552002702201883288-φ2538060065075
1506240/2253002502183308-φ2540065077098
200827536031027833412-φ23450700850170
