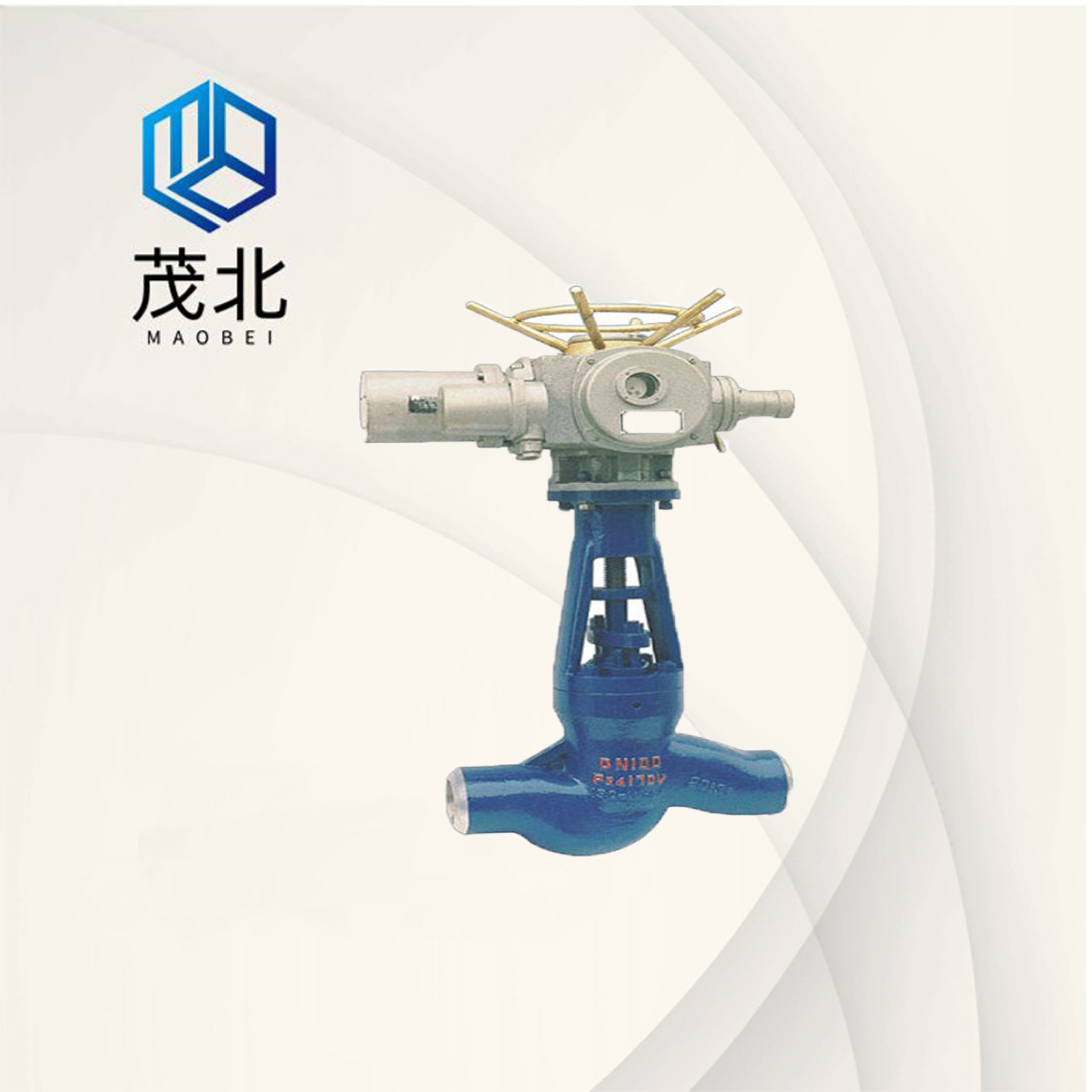

J961Y电站截止阀
本公司的电动电站截止阀属于磅级高温高压电站截止阀，适用于ANSI Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等多种工况的管路上，切断或接通介质。
产品咨询热线：021-31130069
一、电站截止阀 产品概述
本公司的电动电站截止阀属于磅级高温高压电站截止阀，适用于ANSI Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等多种工况的管路上，切断或接通介质。电站截止阀适用介质为：水、蒸汽等。
二、电站截止阀 产品特点
（1）产品设计制造按ANSIB16.34、E101标准，可以与多种设备配备使用。
（2）阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为
（3）阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面
（4）阀盖填料函合理，填料加缓蚀剂，密封良好，开关平稳。
（5）阀门具有上密封结构，可使阀门开启运行时不经阀杆外漏。
（6）电站截止阀的开启和关闭由电动装置来控制，电动装置分别配有电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
三、电站截止阀 设计制造标准
（1）设计与制造：ANSI B16.34 E101
（2）结构长度：ANSI B16.10 E101
（3）压力温度等级：ANSI B16.34 E101
（4）试验与检验：API598 E101
四、电站截止阀 主要零件材料
| 零件名称 | 零部件材料 | ||
| 阀体 | WCB | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1Mo1VA | |
| 阀板 | 25 | 20Cr1Mo1VA | 20Cr1Mo1VA |
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 阀座 | 25 | 12Cr1Mo1VA | |
| 密封副 | STL+STL | STL+STL | STL+STL |
| 填料 | 柔性石墨 | ||
| 垫片 | S软钢、柔性石墨 | S软钢 | F软钢 |
| 适用温度 | -29-425度 | -29-540度 | |
| 适用介质 | 水、油品、蒸汽 | 蒸汽、油品 | |
五、电站截止阀 主要性能规范
| 产品型号 | 公称压力Lb(MPa) | 试验压力(MPa) | 工作压力(MPa) | 工作温度 | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61HY-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| J61HY-200 | 20 | 30 | 22 | / | / | / | ||
| J61HY-250 | 25 | 38 | 28 | / | / | / | ||
| J61HY-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 |
| J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
