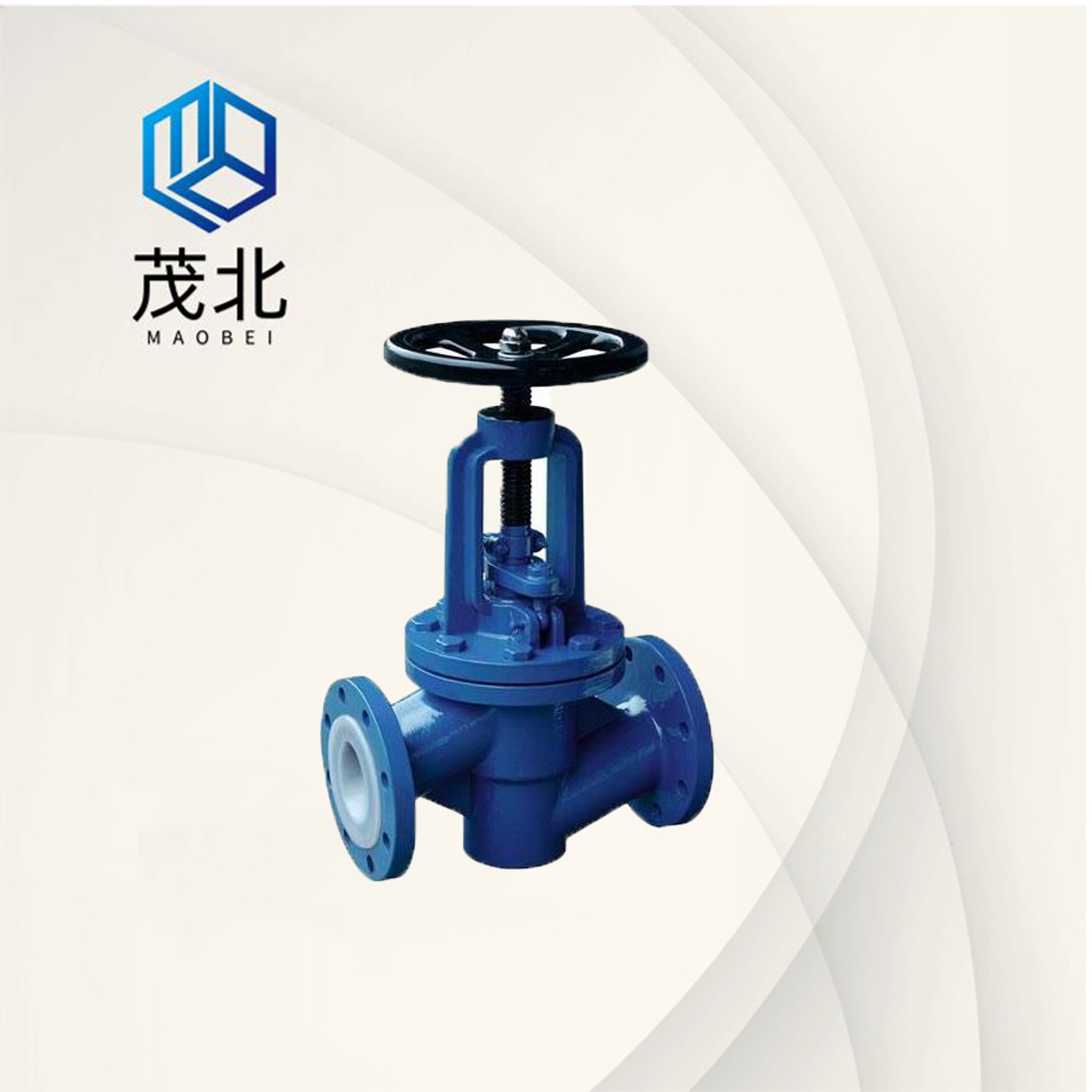

1、手动衬氟截止阀、手动衬胶截止阀J41F46、J41J型直通式、J45F46型直流式、J44F46型角式截止阀,手动衬氟截止阀、手动衬胶截止阀具有结构紧凑、启闭轻便、耐腐蚀性能好,行程短(一般为公称通径1/4)等项优点,手动衬氟截止阀、手动衬胶截止阀被应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以制止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑。
设计标准 | GB12233/GB12233 |
结构长度 | GB12221 |
法兰标准 | JB/T79-94 |
GB9113.1-26 | |
检验试验 | GB/T13927 |
驱动方式 | 手动、电动、气动 |
零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 低碳不锈耐酸铸阀 | ||
Z | C | P | R | PL | RL | |
阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
阀杆 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
手轮 | WCB | WCB | WCB |
四、产品概述
衬氟截止阀属于强迫密封式阀门,所以在阀门关闭时,必需向阀瓣施加压力,以强迫密封面不走漏。当介质由阀瓣下方进入阀内时,操作力所需求克制的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发作阀杆顶弯的毛病。近年来,从自密封的阀门呈现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径能够相应地减少。同时,在介质作用下,这种方式的阀门也较紧密。我国阀门“三化给”曾规则,截止阀的流向,一概采用自上而下。
衬氟截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已到达最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决议。
五、构造特性
1、与闸阀相比,截止阀的构造较简单,制造与维修都较方便。
2、密封面不易磨损、擦伤,密封性较好、寿命长。
3、启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
4、阀瓣与阀杆设计为一体构造,构造紧凑,运用平安。
5、截止阀有三种构造方式:直通式、直流式、角式,其中直通式是常用的,角式能够装置在管路系统的拐角处,直流式流阻是截止阀中较小的。
6、依据用户需求配置气动、电动安装,满足遥控和程控的需求。
7、改换零件衬里材质可适用于各种介质。
应用范围
衬氟截止阀适用在负五十摄氏度到一百五十摄氏度的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上运用。
