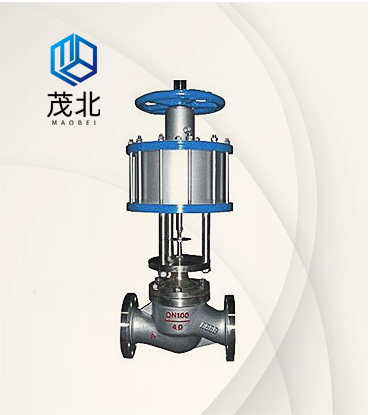

ZSQP气动活塞式切断阀
ZSQP气动活塞式切断阀是属于气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力(0.4~0.6MPa)时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。
产品咨询热线：021-31130069
一、ZSQP气动活塞式切断阀 产品概述
ZSQP气动活塞式切断阀是属于气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力(0.4~0.6MPa)时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使气动快速切断阀控制更加方便、简捷。气动快速切断阀具有操作力大、阀体设计新颖，流阻小、额定流量系数大、许用压差大密封性能优良等优点。因而气动快速切断阀广泛应用于石油、化工、冶金、电力、轻纺等工业部门的经营过程自动控制与远程控制系统中。
二、ZSQP气动活塞式切断阀 主要技术参数
| 公称通径 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | |
| 额定行程 mm | 8 | 12 | 20 | 25 | |||||
| 气缸直径 mm | 75 | 100 | 150 | ||||||
| 允许泄 露量 | 硬密封 | 单座、双座：1.2X10 -7 X 阀额定容量；套筒： 5X10 -6 X 阀额定容量 | |||||||
| 软密封 | VI 级 | ||||||||
| 允许压差MPa | ≤ 公称压力 | ||||||||
| 信号压力KPa | 0 或 400 ～ 600 | ||||||||
| 阀盖形式 | 常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃ | ||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 | ||||||||
| 阀芯形式 | 单座、套筒、双座型阀芯 | ||||||||
| 流量特性 | 快开特性 | ||||||||
三、ZSQP气动活塞式切断阀 执行器技术参数
| 执行器型号 | ZSD活塞式执行机构 |
|---|---|
| 活塞直径 | 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面积 | 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 进气孔螺纹 | M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 最大输出力 | 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作压力 | 500KPa |
| 作用形式 | 气— 关式或气— 开式 |
| 可配附件 | 手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它 |
四、ZSQP气动活塞式切断阀 主要零件材料
| 零件名称 | 零件材料 |
|---|---|
| 阀体、阀盖 | HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
| 阀座 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 阀芯 | 1Cr18Ni9Ti、Cr18Ni12Mo2Ti |
| 气缸体 | ZG230-450 |
| 活塞 | ZAlSi12 |
| 填料 | 聚四氟乙烯，柔性石墨 |
| 阀芯软质密封件 | 增强聚四氟乙烯 |
