ZRSW电动波纹管调节阀

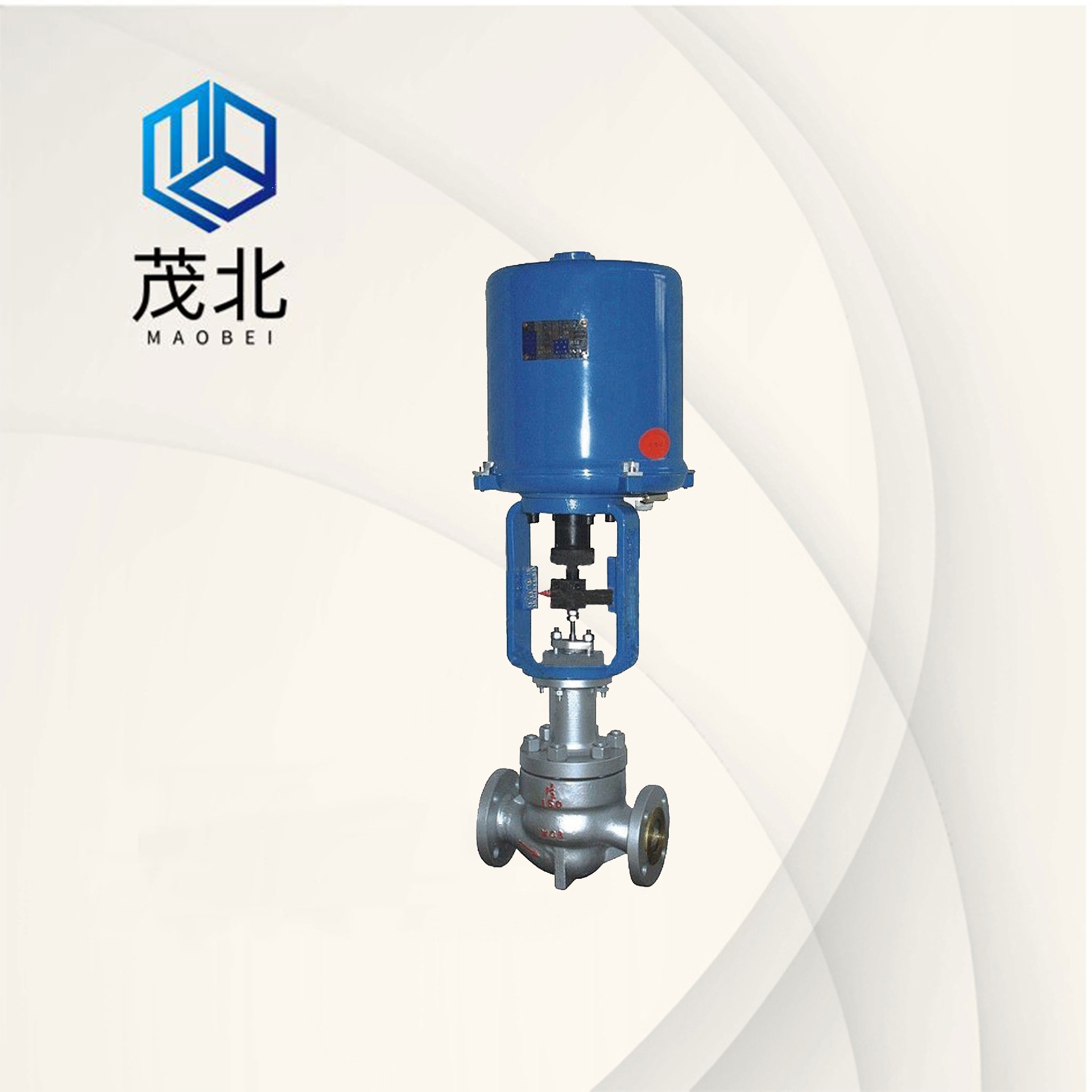

ZRSW电动波纹管调节阀由3810系列(或PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。
产品咨询热线：021-31130069
一、ZRSW电动波纹管调节阀产品概述
ZRSW电动波纹管调节阀由3810系列(或PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动波纹管调节阀阀芯采用上导向结构，结构紧凑，有呈S流线型的流道，使其压降损失小、流量大，可调范围广，流量特性精度高。电动波纹管调节阀上阀盖采用波纹管密封结构，适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。电动波纹管调节阀也可用在真空的场合。
二、ZRSW电动波纹管调节阀 主要技术参数
（1）阀体参数
| 公称通径 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径 dN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数KV | 单座 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 笼式 | 9 | 15 | 23 | 35 | 59 | 95 | 148 | 236 | 355 | 568 | 885 | 1260 | |
| 套筒 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允许压差(MPa) | 单座 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.28 |
| 笼式 | 5.8 | 5.0 | 4.9 | 4.3 | 3.0 | 3.7 | 3.5 | 3.1 | 2.8 | 2,8 | 2.4 | 2.0 | |
| 套筒 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 额定行程 | 16 | 25 | 40 | 60 | 100 | ||||||||
| 阀体形式 | 直通铸造球型阀 | ||||||||||||
| 公称压力 | PN1.6、2.5、4.0、6.4MPa | ||||||||||||
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 | ||||||||||||
| 连接形式 | 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内) | ||||||||||||
| 阀盖形式 | 波纹管密封型-40～+350℃ | ||||||||||||
| 压盖型式 | 螺栓压紧式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||||||||||
| 阀体材料 | 铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、WCB+F46 | ||||||||||||
（2）阀内件参数
| 阀芯形式 | 单座柱塞型阀芯、套筒式阀芯、笼式阀门（高压差） |
|---|---|
| 流量特性 | 线性、等百分比 |
| 阀芯材料 | 不锈钢 (304、316、316L) |
（3）执行器参数
| 执行器型号 | 国产（3810、PSL、DKZ）；进口（罗托克、西门子、欧玛、西博思） |
|---|---|
| 主要技术参数 | 电源电压：AC 220V、AC 380V；特殊定做DC 24V；（其他） |
| 输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC；特殊定制RS485通讯接口 | |
| 防护等级：相当IP65、隔爆标志：ExdⅡBT4（可选BT6、CT4、CT6）、手操功能：手柄 | |
| 环境温度：-25～+70℃、环境湿度：≤95% |
三、ZRSW电动波纹管调节阀 性能指标
| 项目 | 指标值 | ||
|---|---|---|---|
| 基本误差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配3810L ±2.5； 配PSL±1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
| 始点±2.5 | 终点±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||
