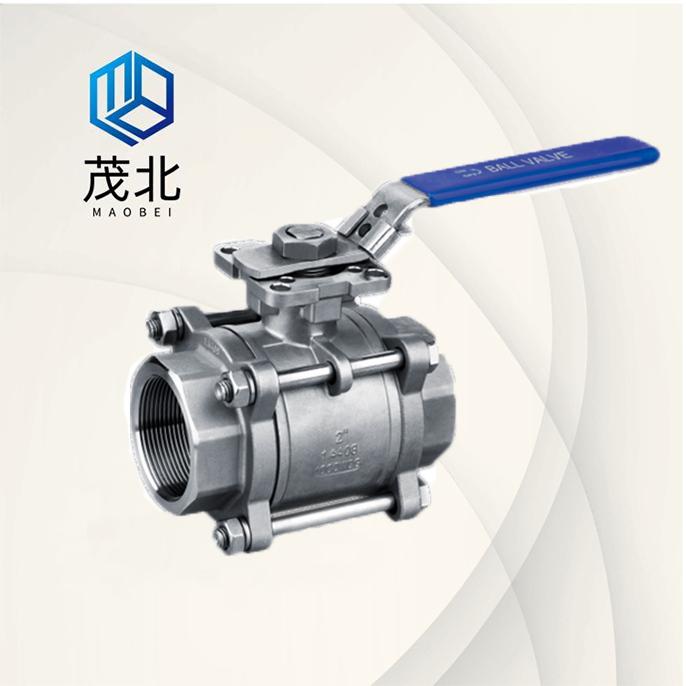

Q11F带锁三片式内螺纹球阀
Q11F带锁三片式内螺纹球阀PN16～PN63适用于工作温度 -29～180℃（密封圈为聚四氟）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品咨询热线：021-31130069
Q11F带锁三片式内螺纹球阀PN16～PN63适用于工作温度 -29～180℃（密封圈为聚四氟）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品用途与性能规范：
1、Q11F带锁三片式内螺纹球阀广泛适用于食品、环保、冶金、石油化工等管路系统中，具有调节管路流量及截流等功能。
2、该阀根据阀体、密封材料的不同可适用于工作温度-30～380℃的蒸汽、石油或一般腐蚀性流体介质管路上，作为控制介质的启闭机构。
Q11F带锁三片式内螺纹球阀产品特征
| 公称压力 | 适用介质 | 适用稳定范围 | 螺纹类型 |
| 1.6-6.4MPa | 水、油、气及某些腐蚀性液体（WOG） | -20～232℃～350℃ | G 、NPT、BSPT、BSP、DI259/2999 |
Q11F带锁三片式内螺纹球阀主要技术参数
| 公称通径 | DN（mm） | 6～100mm | ||
| 公称压力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 试验压力 | 强度试验压力 | 3.8 | 6.0 | 9.6 |
| 密封试验压力 | 3.0 | 4.8 | 7.6 | |
| 低压气密封试验压力 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 水、蒸汽、油品、酸类腐蚀性等。 | |||
| 适用温度 | < 150℃（PTFE） < 300℃（PLL） | |||
Q11F带锁三片式内螺纹球阀主要零件材料
| NO | 零件名称 | PART NAME | 材料（MATERIAL） |
| 1 | 阀体 | Body | CF8M CF8 WCB |
| 2 | 阀盖 | Cap | CF8M CF8 WCB |
| 3 | 阀座 | Seat | RPTFE |
| 4 | 球 | Ball | SS304 SS316 |
| 5 | 密封垫 | Seal Gasket | PTFE |
| 6 | 阀杆密封 | Stem Seal | PTFE |
| 7 | 阀杆 | Stem | SS316 |
| 8 | 阀杆填料 | Stem Packing | PTFE |
| 9 | 填料压盖 | Packing gland | SS304 |
| 10 | 弹性垫圈 | Spring washer | SS301 |
| 11 | 手柄 | Handle | SS304 |
| 12 | 螺母 | Stem Nut | SS304 |

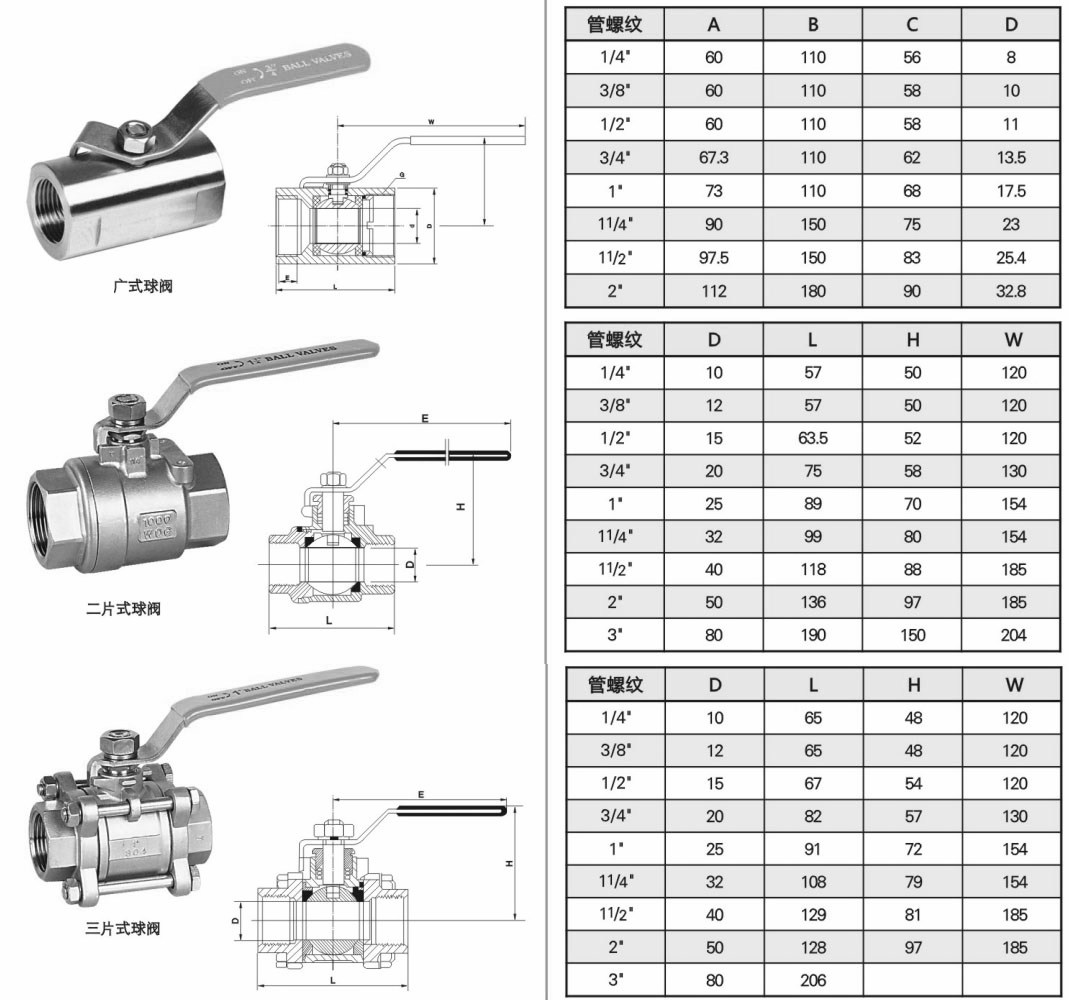

Q11F带锁三片式内螺纹球阀产品主要连接及外形尺寸：
