【茂北品质、全球共享】这里是Q611F气动内螺纹球阀专业生产厂家，由本公司生产的Q611F气动内螺纹球阀品质出众，价格合理Q611F气动内螺纹球阀的产品介绍、主要特点、采用标准、技术参数、零件材料、标准尺寸、适用温度、连接尺寸的详细介绍：

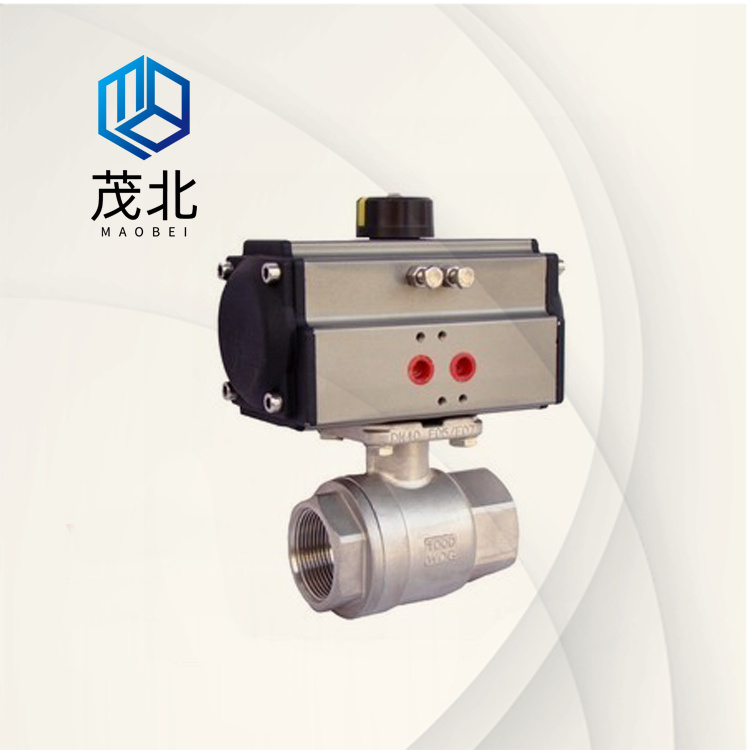

           气动内螺纹球阀                                           气动内螺纹球阀

Q611F气动内螺纹球阀采用高准度气动执行器及精铸球阀组成。主要分为气动开关球阀及气动切断球阀两大类。气动内螺纹球阀具有结构紧凑、体积精小、运行良好、流阻系数低、密封性好、维修容易、安装方便、适应性好等优点。气动开关球阀可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动切断球阀适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀主要应用于石油、化工、教学设备、轻工、高压设备、造纸等工业自动控制系统中，作远距离集中控制或就地控制。


Q611F气动内螺纹球阀主要特点：
1、流体阻力小，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增加而增加。
4、阀杆密封良好，由于阀杆只做旋转而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增加而增加。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用时间长。

气动内螺纹球阀产品概述：

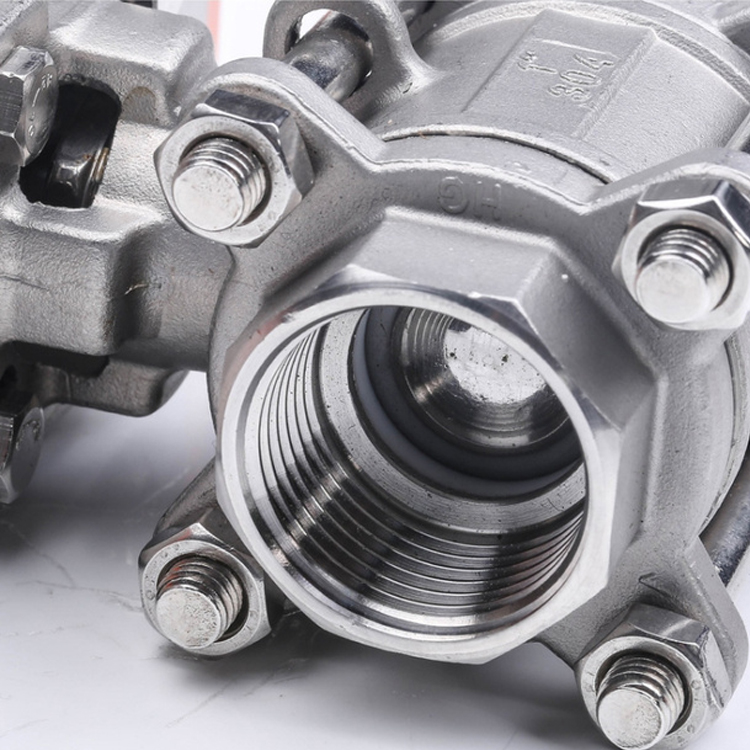

气动内螺纹球阀是由内螺纹球阀与气动执行器组合而成，按结构形式不同可分为整体式（一片式），两片式及三片式。由于阀体本身体积精小且结构紧凑，所以特别适用于安装尺寸有限和场合空间相对狭窄的工况中。该气动内螺纹球阀通过压缩空气作为动力源来操作球阀的开启和关闭，根据工作需要可选用双作用或单作用执行机构，单作用形式具有弹簧复位的功能，可在遇到故障气源断开时，自动归位到开启或关闭的状态。

气动内螺纹球阀产品特点：

（1）采用固定式阀芯设计、启闭力矩小、密封可靠、寿命长、易拆卸、维修方便。

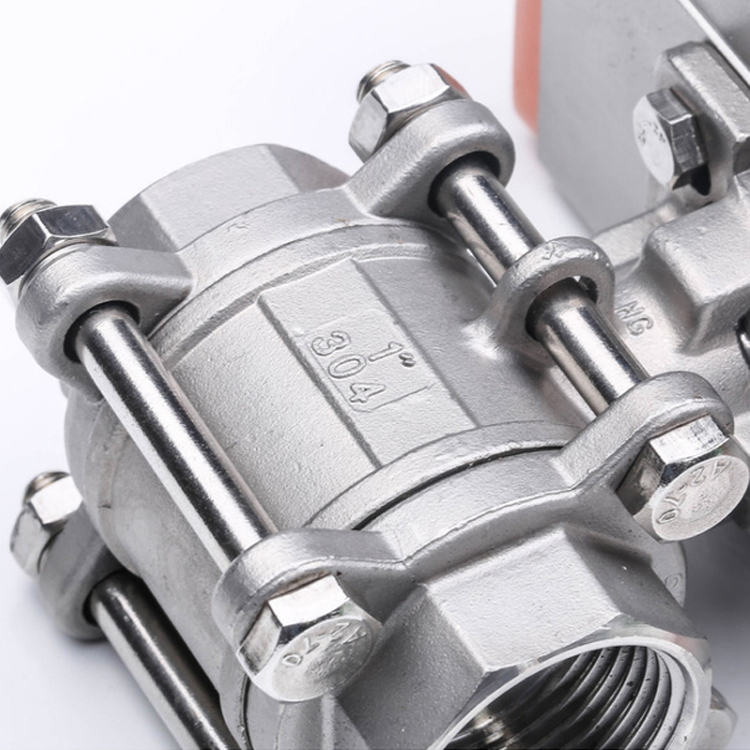

（2）三段式阀体、螺纹连接、结构紧凑、重量轻、从高真空到高压力都可以用。

（3）外形小、节约安装空间，特别适用于机械体积小空间狭窄的工况中。

（4）可在执行器顶部或底部安装手动操作机构，实现手动开启或关闭阀门。

（5）密封机构分为金属密封和软密封，可分别在使用在不同的工况中。

（6）内螺纹气动球阀采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。适用在从高真空至高压压力中。

气动内螺纹球阀主要技术参数：

公称通径：DN10~DN100（mm）

公称压力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa

连接方式：内螺纹连接

驱动形式：压缩空气4~7bar（可带手动装置）

阀芯形式：O型球形阀芯

流量特性：近似快开型

阀芯材质：不锈钢304、不锈钢316、

阀体材质：碳钢、不锈钢304、不锈钢316

结构形式：整体式（一片式）、二片式阀体、三片式精铸阀体

动作范围：0~90度

密封填料：PTFE、柔性石墨

密 封 圈：增强聚四氟乙烯、对位聚苯

使用温度：PTFE：-29°C~+180°C、金属密封：-29°C~+300°C

使用介质：气体、蒸汽、水、油品、腐蚀性介质等

泄漏量Q：软密封：零泄漏、硬密封：≤额定流量的10-5。

气源接口：G1/4"、 G1/8"、 G3/8"、 G1/2"

控制方式：开关型、调节型（输入4~20mA模拟信号）

作用形式：单作用(弹簧复位)：气关式(B)-失气时阀位开(FO)：气开式(K)-失气时阀位关(FC)

作用形式：双作用(通气开关)：气关式(B)-失气时阀不变(FL)：气开式(K)-失气时阀不变(FL)

环境温度：-20°C~+70°C

可配附件：定位器、电磁阀、空气过滤器、行程开关、手轮机构等

气动内螺纹球阀标准规范：

测试检验：API598、EN12266

螺纹接端：ASME B1.20、BS21 DIN2999/259、BSP ISO7/1、ISO228/1、JIS B0203

对焊接端：ASME B16025

套焊接端：ASME B16.11

法兰接端：ASME B16.5 、DIN2542~2545、JIS B2238

气动内螺纹球阀订货须知：

1、对产品有特殊要求，须在订货合同中提供以下说明：

a．结构长度；

b．连接形式；

c．公称直径；

d．产品使用介质及温度、压力范围等、

e．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
