D671X气动对夹蝶阀

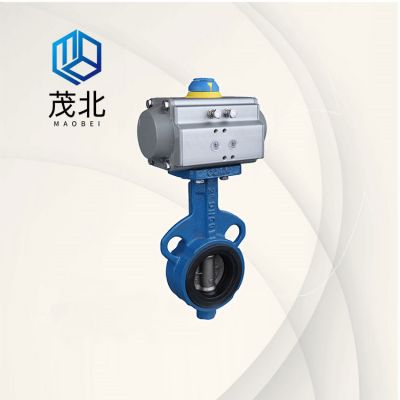

D671X气动对夹蝶阀是管线优先选用的常规蝶阀,通常分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀,D671X气动对夹蝶阀具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。D671气动对夹蝶阀既可作切断介质用,又可作调节介质的流量用。阀体可选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况。
产品咨询热线:021-31130069

茂北品质、全球共享】这里是D671X气动对夹蝶阀专业生产厂家,由本公司生产的茂北D671X气动对夹蝶阀品质出众,价格合理;D671X气动对夹蝶阀的产品介绍、主要特点、蝶阀及执行器的主要参数、主要零件材料、性能规范、安装链接尺寸的详细介绍:

 D671X气动对夹蝶阀是管线优先选用的常规蝶阀,通常分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀,D671X气动对夹蝶阀具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。D671气动对夹蝶阀既可作切断介质用,又可作调节介质的流量用。阀体可选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况。 D671X气动对夹蝶阀适用于温度≤120℃或≤150℃。D671X气动对夹蝶阀适用于温度≥200℃或≤450℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。



D671X气动对夹蝶阀的主要特点:
(1)小巧轻便,容易拆装及维修,并可在任意位置安装。
(2)结构简单、紧凑,操作扭矩小,90°回转启闭。
(3)流量特性趋直线,调节性能好。
(4)蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
(5)蝶板外圆采用球面造型,带压启闭多次保持零泄漏。
(1)密封件可更换,且密封好达到双向密封。
(7)蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。D671气动对夹蝶阀主要技术参数

D671X气动对夹蝶阀采用标准:

设计标准GB/T12238-1989
法兰连接尺寸GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度GB/T12221-1989
压力试验GB/T13927-2000;JB/T9092-1999



D671X气动对夹蝶阀主要参数

公称通径DN(mm)50~1200
公称压力PN0.6、1.0、1.6、2.5MPa
连接形式对夹式
阀板形式垂直板式
流量特性近似快开型
动作范围0~90°
泄露量按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
基本误差带定位器:小于全行程的±2%%
回差带定位器:小于全行程的±2%
配置执行机构GT、AT、AW系列单双作用气动执行器
控制方式开关型(开关两位控制)、调节型(4~20mA控制)



D671X气动对夹蝶阀执行器主要参数

执行器型号GT、AT、AW系列单双作用气动执行器
供气压力0.4~0.7MPa
气源接口G1/4"、G1/8"、G3/8"、G1/2"
环境温度-30~+70℃
作用形式单作用执行机构、双作用执行机构
可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。


D671X气动对夹蝶阀主要零件材料:

零件名称材料名称
阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆2Cr13、1Cr13不锈钢、铬钼钢
填料聚四氟乙烯、柔性石墨



D671X气动对夹蝶阀性能规范


公称通径DN(mm)DN50~1200
公称压力PN(MPa)0.611.62.5
试验压力强度试验0.91.52.43.75
密封试验0.661.11.762.75
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)



D671X气动对夹蝶阀安装连接尺寸:

公称通经(DN)主要尺寸法兰尺寸
D673H/FD671F/XAH11.6MPa2.5MPa
L1HL2HKn-ФdKn-Фd
504311243631803151254-181254-18
654611546701803301454-181458-18
804612046832453901608-181608-18
10052138521052404311808-181908-22
12556164561152404552108-182208-26
15056175561373506262408-222508-26
200602006016435072029512-2231012-26
250682436820655080035512-2637012-30
300782507823060086041012-2643016-30
350782807824860088347012-2649016-33
40010230510228960097252516-2655016-36
450114350114320750104358516-3060020-36
500127380127343750109865020-3066020-36
600154445154413750123677020-3377020-39
700165480165478750143184024-3687524-42
800190530190525750148895024-3999024-48
90020358020358512501615105028-39109028-48
100021665021664015001765117028-42121028-56
120025476025475515001976139032-48142032-56
