D671F46气动衬氟蝶阀

气动衬氟蝶阀又称气动耐腐蚀蝶阀,是在与管道介质的过流部件(如阀体内壁、蝶板、阀座)衬上一层较厚的氟塑料,该氟塑料具有超强的耐腐蚀能力和耐磨性。气动衬氟蝶阀按连接方式可分为气动对夹式衬氟蝶阀和气动法兰衬氟蝶阀,按密封结构可根据使用工况分为半衬氟蝶阀和全衬氟蝶阀,可根据工况要求选用开关型或调节型的气动执行机构。
产品咨询热线:021-31130069

气动衬氟蝶阀产品概述:
气动衬氟蝶阀又称气动耐腐蚀蝶阀,是在与管道介质的过流部件(如阀体内壁、蝶板、阀座)衬上一层较厚的氟塑料,该氟塑料具有超强的耐腐蚀能力和耐磨性。气动衬氟蝶阀按连接方式可分为气动对夹式衬氟蝶阀和气动法兰衬氟蝶阀,按密封结构可根据使用工况分为半衬氟蝶阀和全衬氟蝶阀,可根据工况要求选用开关型或调节型的气动执行机构。可达到对管路介质的快速切断或比例式调节流量使用。该气动衬氟蝶阀阀座与蝶板全部由PTFE制作而成,有效的保证阀轴等相关部件不被阀腔内的介质接触而腐蚀。广泛用于温度≤180°C的腐蚀性流体以及强酸强碱等介质的常温常压场合。具有耐老化,防腐蚀,使用寿命长等优点。且密封性能可达到零泄漏,是目前防腐设备最理想的选择之一,特别适用于有腐蚀性或洁净度有一定要求的工况场合。

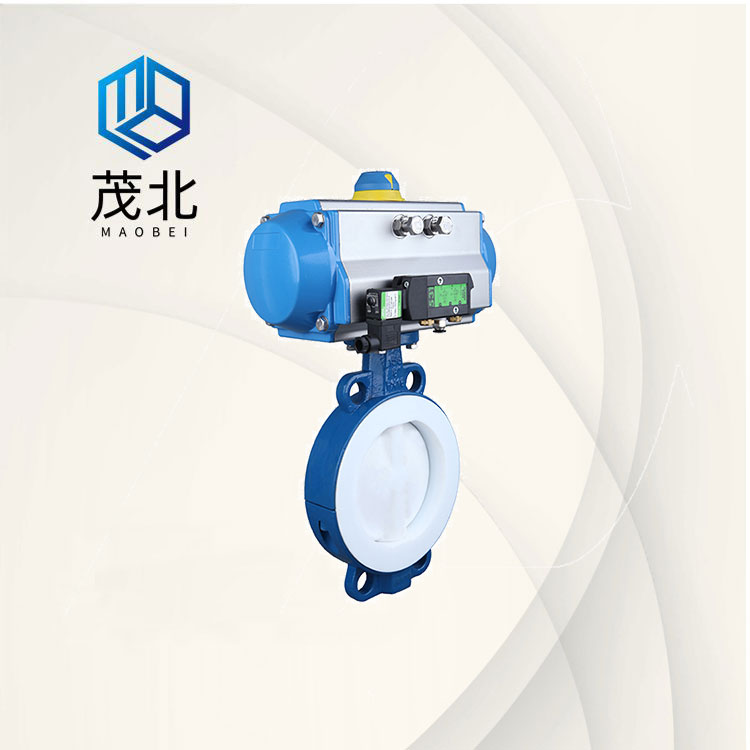

上海茂北阀门有限公司  D671F4气动衬氟蝶阀


气动衬氟蝶阀适用范围:
气动衬氟蝶阀是目前防腐设备最理想的选择广泛使用于任何溶度的酸、碱、强氧化剂及王水等各种有机酸、还原剂、有机溶剂等介质。但不适合用于介质温度过高和压力过高或带有颗粒的工艺介质,一般超过一定的压力和温度,都建议是金属密封材质的蝶阀。


气动衬氟蝶阀性能优点:
(1)气动耐腐蚀蝶阀力矩小,操作防便,省力灵巧。
(2)气动衬氟蝶阀可以在任何位置安装,且维修方便。
(3)气动衬氟蝶阀密封件可以更换,可根据工况选择不同的密封结构如:半衬氟或全衬氟。
(4)气动衬氟蝶阀密封材料可以耐老化,耐腐蚀,使用寿命长。
(5)气动衬氟蝶阀广泛使用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或烯硫酸、浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。


气动衬氟蝶阀主要技术参数:
公称通径:DN50~1200mm、
公称压力:0.6Mpa、1.0Mpa、1.6Mpa、
连接方式:对夹式连接、法兰式连接
阀体形式:直通铸造蝶阀
阀芯形式:蝶板式
流量特性:近似快开型
密封结构:半衬氟密封、全衬氟密封
泄  漏 量:软密封:零泄漏
阀板材质:衬氟碳钢(F46+WCB)、衬氟不锈钢304、衬氟不锈钢316等
密封材料:PTFE(聚四氟乙烯)、PPL(对位聚苯)
阀体材质:衬氟碳钢(WCB)、衬氟不锈钢304、衬氟不锈钢316等
适用温度:聚全氟乙烯 FEP:-20°C~+180°C
驱动形式:压缩空气(4~7bar) (可带手轮)
气源接口:G1/4"、 G1/8"、 G3/8"、 G1/2"
控制形式:开关型(开关两位切断)、智能调节型(4~20mA模拟信号)
作用形式:单作用(弹簧复位):气关式(B)-失气时阀位开(FO):气开式(K)-失气时阀位关(FC)
作用形式:双作用(通气开关):气关式(B)-失气时阀不变(FL):气开式(K)-失气时阀不变(FL)
工作场合:弱腐蚀性流体、强酸强碱等介质(常温、常压、常温低压场合)
环境温度:-30°C~+70°C
可配附件:定位器、电磁阀、空气过滤减压器、行程开关、阀位传送器、手轮机构等
产品特点:密封性能好,具有超强的耐腐蚀性和耐磨性。
气动衬氟蝶阀材料及温度  "°C".
(1)聚全氟乙烯 FEP(F46):-85~+150°C
(2)四氟乙烯-ETFE(F40 ):-80~+220°C
(3)可溶性四氟 PFA(FA):-70~+200°C
(4)聚四氟乙烯PTFE(F4):-70~+180°C
(5)聚偏二氟乙烯PVDF(F2):-70~+100°C
 不同材料适用于不同温度和不同介质
气动衬氟蝶阀执行机构参数:
双作用执行器:开关动作都要通过气源来驱动执行,通气开、通气关、气源故障保持当前位置。
单作用执行器:开关动作只有开启或关闭是气源驱动,而关闭或开启是靠弹簧来复位的。
单作用常闭型:通气开启、断气关闭、气源故障关闭。
单作用常开型:通气关闭、断气开启、气源故障开启。
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器
调节型附件:电气定位器、气动定位器、电气转换器
回讯器:也叫限位开关,远程反馈开关信号(可防爆)
电磁阀:双作用选二位五通、单作用选二位三通(可防爆)
三联件:可对气源稳压、过滤、气缸加润滑油
气源处理附件:空气过滤减压阀、气源处理三联件
手动机构:转动手轮机构、手动开启阀门和手动关闭阀门
气动衬氟蝶阀订货须知:
1、对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围等、
e.试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30%货款,供方即备料生产。
注:更多详情参数请直接联系我们!
