D971F46电动对夹衬氟蝶阀

D971F46电动对夹衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。
产品咨询热线:021-31130069
产品名称:电动对夹衬氟蝶阀产品型号:D971F46
公称通径:DN40~DN1200阀座密封:F4、F46
公称压力:1.0Mpa~1.6MPa连接方式:对夹式、法兰式
适用温度:-25ºC~+150ºC驱动方式:手动、蜗轮、电动、气动
阀体材质:铸铁、铸钢、不锈钢制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:强酸、碱、硫酸、王水腐蚀性液体生产厂家:上海茂北阀门有限公司

D971F46电动对夹衬氟蝶阀产品说明

D971F46电动对夹衬氟蝶阀广泛用于防腐管道系统上。主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里阀,具有耐腐蚀、无泄漏、寿命长等优点。 适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

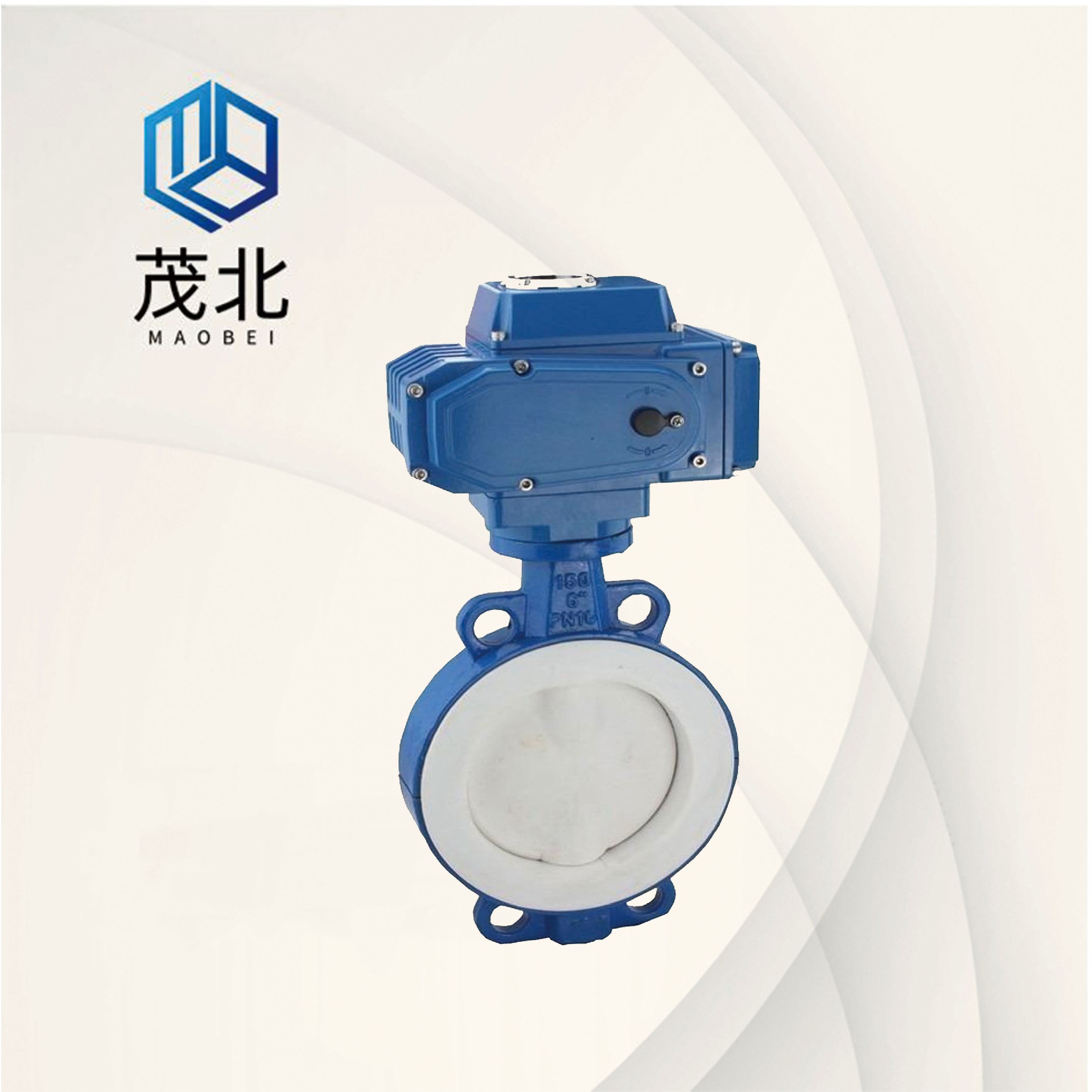

   D971F46电动对夹衬氟蝶阀                                             D941F46电动法兰衬氟蝶阀


D971F46电动对夹衬氟蝶阀产品特点

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2、四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c、轴的径向采用O型圈与金属垫的组合;
d、阀座镶在有弹性条的阀体的槽内;
3、采用可调弹性弹子定位。定位准确,结构简单。

D971F46电动对夹衬氟蝶阀应用标准

设计标准GB12238
结构长度GB12221
法兰标准JB/T79-94
GB9113.1-26
检验试验GB/T13927
驱动方式蜗轮、手动、电动、气动

D971F46电动对夹衬氟蝶阀性能规范

零件名称材料
上下阀体铸铁、铸钢、不锈钢、衬F46、F4
阀座铸钢
带杆蝶板铸钢、不锈钢、衬F46、F4
填料F4
衬垫硅橡胶
蜗轮手柄球墨铸铁

D971F46电动对夹衬氟蝶阀技术参数

公称通径DN(mm)50~2000
公称压力PN1.0、1.6MPa
法兰标准JB/T79、GB/T9113、HG20594-97
连接形式法兰式、对夹式
阀板形式垂直板式
流量特性近似快开型
动作范围0~90°
泄露量按GB/T4213-92,为Kv值的10-4
基本误差±2.5%
回差±2.5%
死区1% (可调)
可调范围50:1
配置执行机构可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

D971F46电动对夹衬氟蝶阀电动执行器

执行器类别引进型RTK系列执行器参数引进型3610R系列执行器参数引进型HQ系列执行器参数
电源电压标准:220V AC单相 可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有超强防腐功能
(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

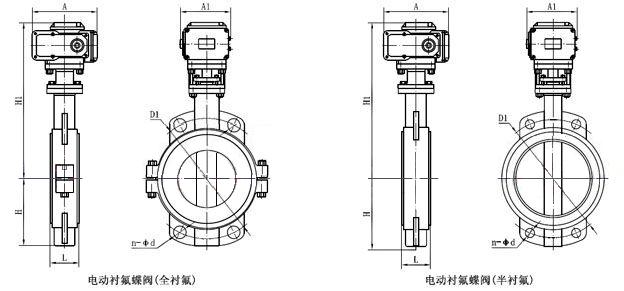

D971F46电动对夹衬氟蝶阀外形结构图

D971F46电动对夹衬氟蝶阀主要外形尺寸

公称通径结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸(标准值)
0.6MPa1.0MPa1.6MPa
毫米英寸LHH1AA1D1n-φdD1n-φdD1n-φd
5024363438125801104-141254-181254-18
6521/24670453125801304-141454-181454-18
8034683478125801504-181608-181608-18
100452105519125801704-181808-181808-18
1255561157133251902008-182108-182108-18
1506561377493251902258-182408-222408-22
2008601648433251902808-182958-2229512-22
250106820694736323033512-1835012-2235512-26
3001278230101336323039512-2240012-2241012-26
3501478248104636323044512-2246016-2247016-26
40016102289113536323049516-2251516-2652516-30
45018114320132846530055016-2256520-2658520-30
50020127343122654632560020-2262020-2665020-33
60024154413139454632570520-2672520-3077020-36
70028165478153454632581024-2684024-3084024-36
80032190525165954632592024-3095024-3395024-39
900362035851748617450102024-30105028-33105028-39
1000402166401805632455112028-30116028-36117028-42
1200482547552035632455134032-33138032-39139032-48
1400562799102310790550156036-36159036-42159036-48
16006431810302845868580176040-36182040-48182040-56
18007235611403060868580197044-39202044-48202044-56
20008040612503350965600218048-42223048-48223048-62
