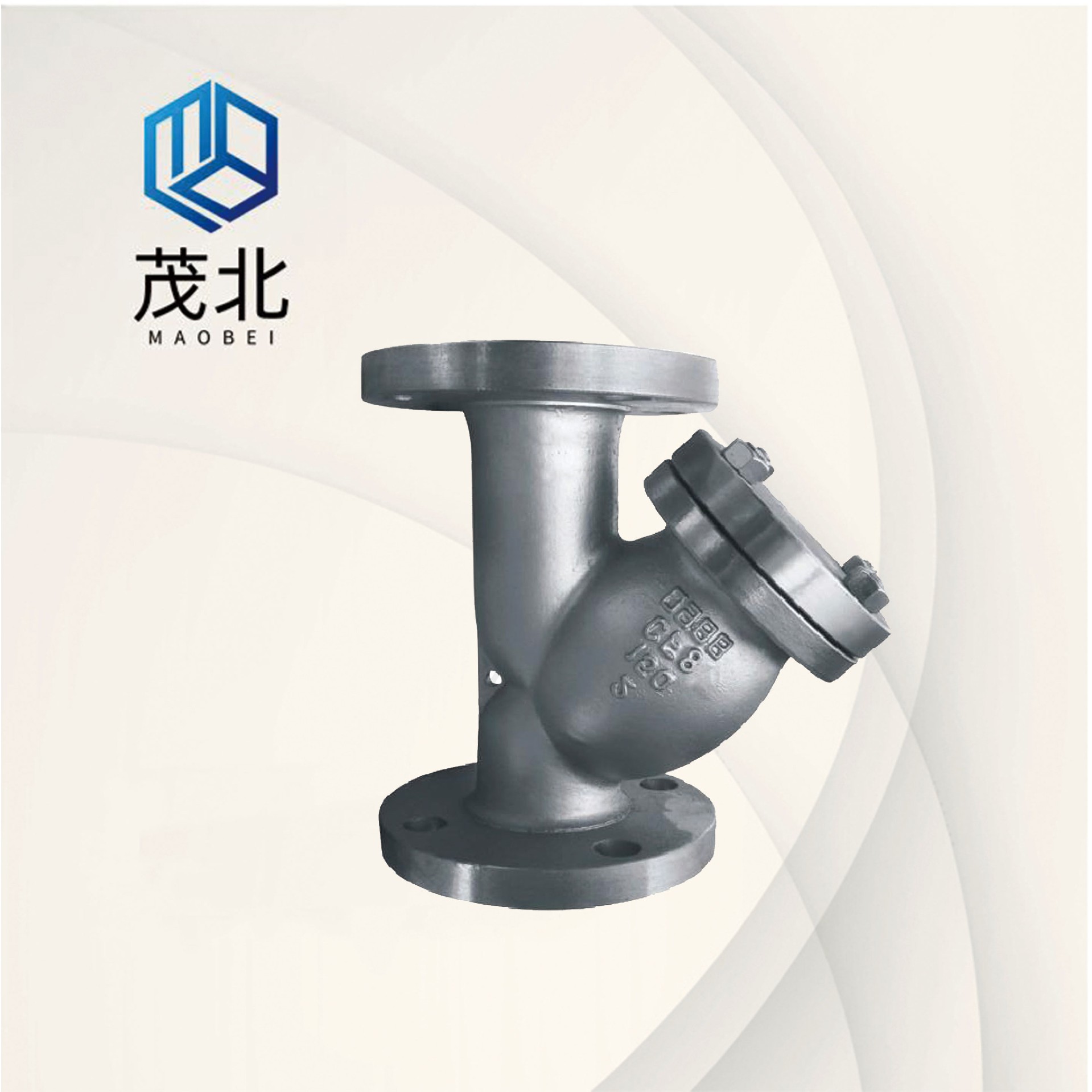

GL41W不锈钢Y型过滤器

GL41W不锈钢Y型过滤器 原理作用: 过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门不被损坏。
产品咨询热线:021-31130069

GL41W不锈钢Y型过滤器原理作用:


    过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。该法兰式Y型过滤器具有结构先进,阻力小,排污方便等特点。法兰式Y型过滤器适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护方便。
    过滤精度可由滤网的大小来控制,过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失,水用过滤器在一般计算额定流速下,压力损失为0.52~1.2kpa。


GL41W不锈钢Y型过滤器性能特点:



    ①结构简单,可靠性强;
    ②拆装方便,易清洗、维护;
    ③滤网规格多,满足不同场合过滤要求。


GL41W不锈钢Y型过滤器技术参数:

公称通径DN15-DN500公称压力1.6Mpa-6.4Mpa
适用温度-30℃~400℃适用介质水、油品、蒸汽

不锈钢丝网的技术特性

孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)
100.508203264300.23461453
120.457166061320.23456050
140.376143863360.23447246
160.315127965380.21345546
180.315109661400.19344249
200.31595557500.15235650
220.27388259600.12230151
240.27378556800.10221647
260.234743591000.08117346
280.234673561200.08113138

筛网目数与粒径(μm)对照表

目数微米目数微米目数微米目数微米
2.579251213976024532547
358801411656522042533
44599169918019850025
539622083310016562520
633272470111015080015
727942758918083125010
82362324952007425005
91981354172506132502
1016514035027053125001

GL41W不锈钢Y型过滤器部件材质:

阀体不锈钢过滤网碳钢/不锈钢
