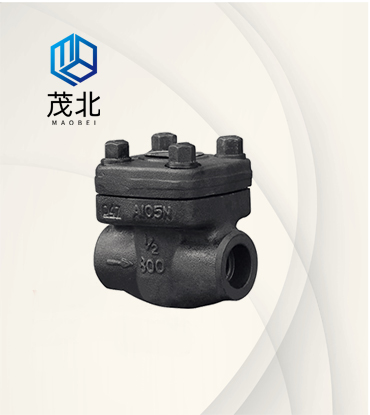

H61锻钢止回阀
H61H、H61Y型800(Lb)承插焊高压锻钢止回阀有三种体盖连接设计形式。一种是螺栓式阀盖：按这种设计形式设计的高压锻钢止回阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封
产品咨询热线：021-31130069
一、H61锻钢止回阀 产品概述
H61H、H61Y型800(Lb)承插焊高压锻钢止回阀有三种体盖连接设计形式。一种是螺栓式阀盖：按这种设计形式设计的高压锻钢止回阀，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有其他要求时也可采用金属环连接。另一种设计形式是焊接式阀盖，按这种设计形式的高压锻钢止回阀，其阀体与阀盖用螺纹连接，全焊密封。客户有其他要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的高压锻钢止回阀，其阀体与阀盖用螺纹连接，内压自密环密封。
二、H61Y锻钢止回阀 执行标准
| 设计与制造 | MSSP-118，ASME B16.34 |
| 检验与测试 | API 598 |
| 标记 | MSS-SP-25 |
三、H61Y锻钢止回阀 主要性能参数
| 型号 | H61H | H61Y |
| 适用温度（℃） | ≤425 | |
| 适用介质 | 水、蒸汽、油品 | |
四、H61Y锻钢止回阀 主要零件材料
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 阀体 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 阀瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 密封螺母 | 316夹柔性石墨 | 316夹PTFE | ||
| 4 | 密封圈 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 固定螺母 | SS | |||
| 6 | 提升螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
五、H61Y锻钢止回阀 主要外形连接尺寸
| 口径 | 缩径 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | / |
| NPS | 全径 | / | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
