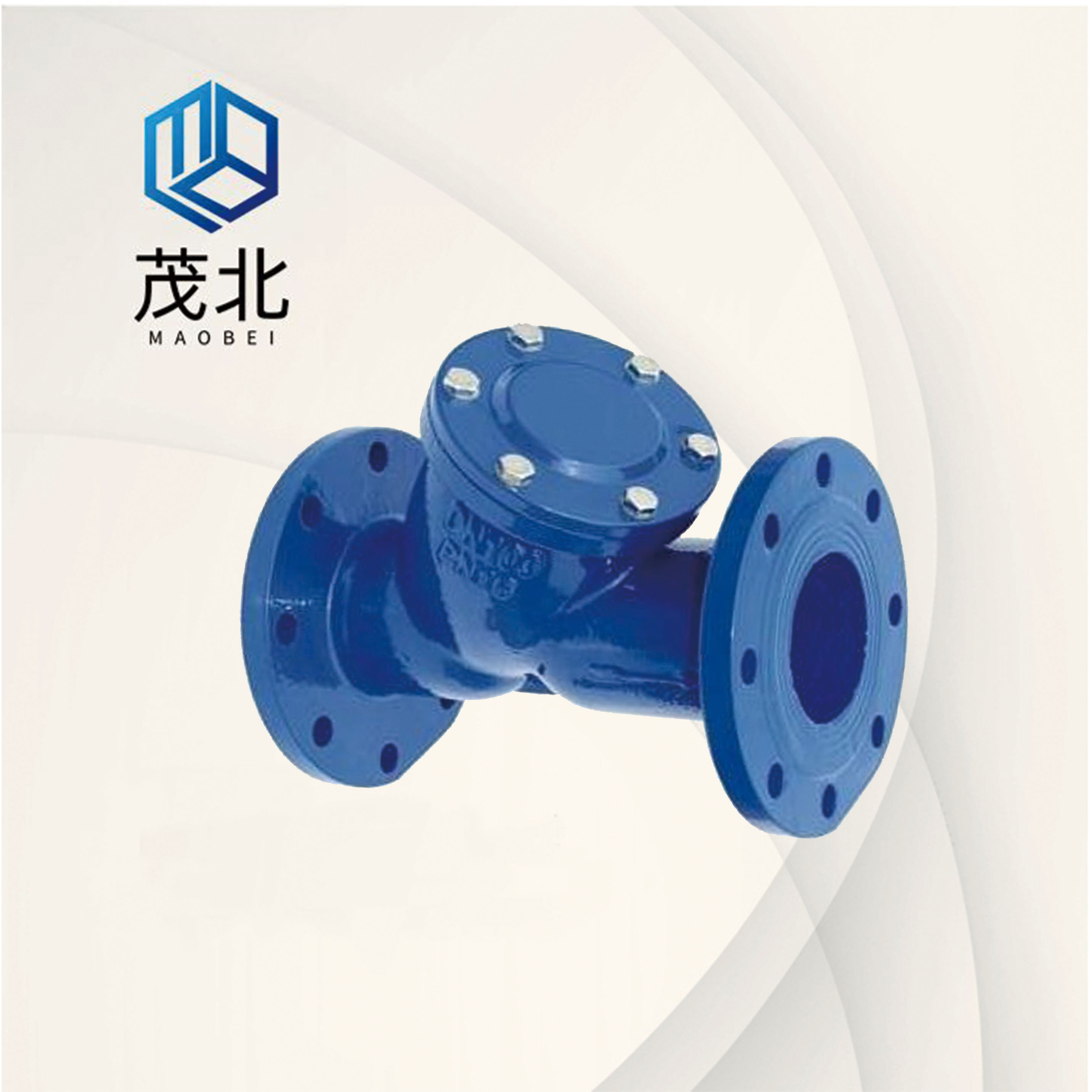

GL41H球墨铸铁Y型过滤器

GL41H 球墨铸铁Y型过滤器原理作用：过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀

产品咨询热线

产品详细

GL41H球墨铸铁Y型过滤器原理作用：

过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该法兰式Y型过滤器具有结构先进，阻力小，排污方便等特点。法兰式Y型过滤器适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。

过滤精度可由滤网的大小来控制，过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52～1.2kpa。

GL41H球墨铸铁Y型过滤器性能特点：

①结构简单，可靠性强；
②拆装方便，易清洗、维护；
③滤网规格多，满足不同场合过滤要求。

GL41H球墨铸铁Y型过滤器技术参数：

公称通径	DN15-DN500	公称压力	1.6Mpa
适用温度	-30℃~180℃	适用介质	水、油品

不锈钢丝网的技术特性

孔目数目-英寸	丝径(mm)	拦截粒径(μm)	有效面积(%)	孔目数目-英寸	丝径(mm)	拦截粒径(μm)	有效面积(%)
10	0.508	2032	64	30	0.234	614	53
12	0.457	1660	61	32	0.234	560	50
14	0.376	1438	63	36	0.234	472	46
16	0.315	1279	65	38	0.213	455	46
18	0.315	1096	61	40	0.193	442	49
20	0.315	955	57	50	0.152	356	50
22	0.273	882	59	60	0.122	301	51
24	0.273	785	56	80	0.102	216	47
26	0.234	743	59	100	0.081	173	46
28	0.234	673	56	120	0.081	131	38

筛网目数与粒径（μm）对照表

目数	微米	目数	微米	目数	微米	目数	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1
