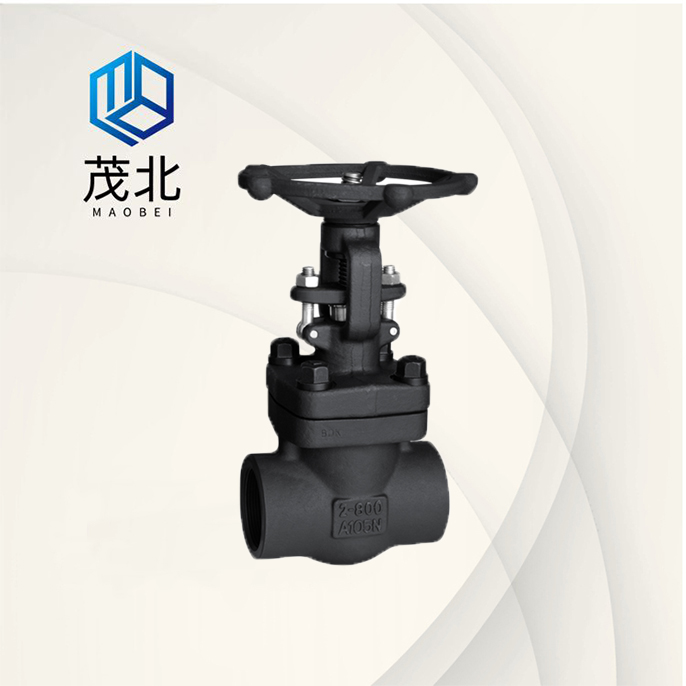

Z61W承插焊闸阀
一、 Z61W承插焊闸阀 产品概述 本公司的Z61W承插焊闸阀适用于 Class150～2500、工作温度-29～425℃（碳钢）或-29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质。 高压锻钢
产品咨询热线
一、Z61W承插焊闸阀产品概述
本公司的Z61W承插焊闸阀适用于 Class150～2500、工作温度-29～425℃（碳钢）或-29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质。高压锻钢闸阀主要特点有：流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。Z61W承插焊闸阀选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
二、Z61W承插焊闸阀产品概述
1、全通径或缩径；2、明杆带支架；
3、两端自动调心的填料压套；
4、用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5、本体倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺纹端(NPT端)按ANSI/ASME B1.20.1。
三、Z61W承插焊闸阀 设计和规范
| 制造标准 | API 602,BS5352,ANSI B16.34 |
| 试验与验收 | API 598 |
| 标识 | MSS SP-25 |
五、Z61W承插焊闸阀主要性能参数
|
序号 NO. |
名 称 |
美标碳钢 CS to ASTM |
美标合金钢 AS to ASTM |
美标不锈钢钢 SS to ASTM |
||
| Part Name | Type A 105 | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀体 | Body | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀座 | Seat Ring | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) |
| 3 | 闸板 | Wedge | A276 430&410 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 4 | 阀杆 | Stem | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 垫片 | Gasket | Corrugated SS+graphite | SS+PTFE | ||
| 6 | 阀盖 | Bonnet | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 螺栓 | Bonnet Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | 销 | Pin | A276 420 | A276 F304 | ||
| 9 | 填料压套 | Gland | A276 410 | A182 F304(L) | A182 F316(L) | |
| 10 | 活节螺丝 | Gland Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | 填料压盖 | Gland Flange | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
| 12 | 螺母 | Gland Nut | A194 2H | A 194 4 | A194 8 | A194 8M |
| 13 | 阀杆螺母 | Stem Nut | A276 420/Cu-Alloy(铜合金) | |||
| 14 | 手轮锁紧螺母 | H.W.Lock Nut | A 194 2H | A194 4 | A 194 8 | A194 8M |
| 15 | 铭牌 | Nameplate | SS | |||
| 16 | 手轮 | Handwheel | A197 | |||
| 17 | 衬垫 | Bearing Gasket | A473 431 | |||
| 18 | 填料 | Stem Packing | Flexible Graphite | PTFE | ||
| 适用介质 Suitable Medium | (水、油、气等)W.O.G.etc | (酸类)HNO3,CH3OOH etc | ||||
| 适用温度 Suitable Temperature | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | |||
CS=碳钢 AS=合金钢 SS=不锈钢 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;
六、Z61W承插焊闸阀 尺寸和重量表
| 通径 | 缩径RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | / | |
| NPS | 全径FB | / | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| L | 150～800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| 900Lb | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 210 | ||
| 1500Lb | 111 | 111 | 111 | 114 | 120 | 140 | 162 | 210 | ||
| H(OPEN) | 150～800Lb | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| 900～1500Lb | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | ||
| W | 150～800Lb | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
| 900～1500Lb | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | ||
| Weights | Bolted | 150～800Lb | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 |
| 900～1500Lb | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | ||
| Welded | 150～800Lb | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | |
| 900～1500Lb | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22 | ||
