MDZ45W不锈钢日标埋地闸阀
MDZ45W-10K不锈钢日标地下闸阀也称为传动帽地下闸阀，是专为在地面下铺设管路需要科学又简单设计生产的。其开关简单，开启关闭用力很小。特别设计的传动帽代替了传统的手轮，体积
产品咨询热线

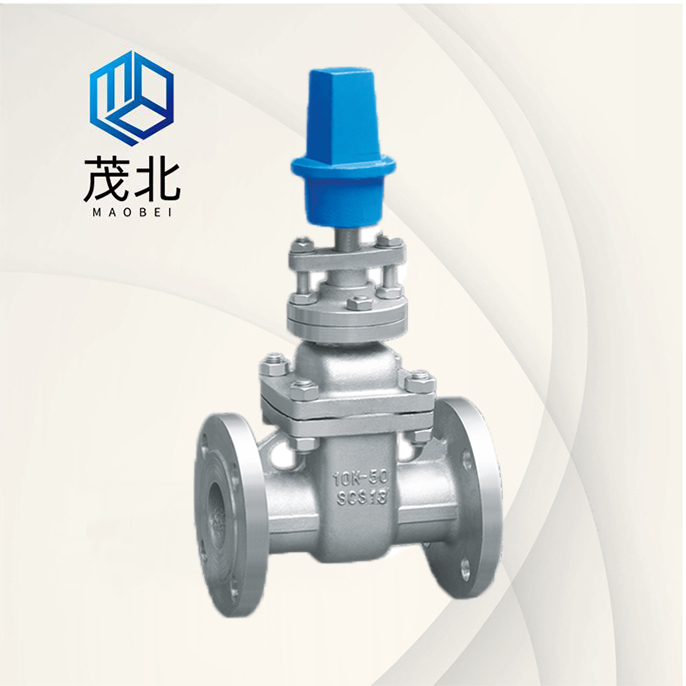

MDZ45W不锈钢日标埋地闸阀简介
MDZ45W不锈钢日标埋地闸阀也称为传动帽地下闸阀，是专为在地面下铺设管路需要科学又简单设计生产的。其开关简单，开启关闭用力很小。特别设计的传动帽代替了传统的手轮，体积更小，给施工日常使用都带来很大的便利。
MDZ45W不锈钢日标埋地闸阀零部件材质
| No. | 零件名称 | 材质 | No. | 零件名称 | 材质 |
| 1 | 连接套 | SCPH2 | 2 | 螺母 | 304 |
| 3 | 螺柱 | 304 | 4 | 螺钉 | 304 |
| 5 | 阀杆 | 304/316 | 6 | 填料压盖 | SCS13 |
| 7 | 填料 | PTFE | 8 | 填料函 | SCS13/SCS14 |
| 9 | 螺母 | 304 | 10 | 螺柱 | 304 |
| 11 | O型圈 | 丁腈橡胶NBR | 12 | 铜垫 | 黄铜 |
| 13 | 阀盖 | SCS13/SCS14 | 14 | 螺母 | 304 |
| 15 | 螺柱 | 304 | 16 | 密封垫 | PTFE |
| 17 | 阀杆螺母 | 黄铜 | 18 | 闸板 | SCS13/SCS14 |
| 19 | 阀体 | SCS13/SCS14 | - | - | - |
MDZ45W不锈钢日标埋地闸阀的主要外形和连接尺寸
| NPS | D1 | d | K | D | f | C | N-Z | L |
| 50A | 50 | 100 | 120 | 155 | 2 | 16 | 4-19 | 178 |
| 80A | 80 | 133 | 160 | 200 | 2 | 18 | 4-19 | 203 |
| 100A | 100 | 153 | 180 | 220 | 2 | 18 | 8-19 | 229 |
| 150A | 150 | 209 | 240 | 285 | 2 | 22 | 8-23 | 267 |
| 200A | 200 | 264 | 295 | 340 | 2 | 22 | 8-23 | 292 |
| 250A | 250 | 319 | 350 | 395 | 2 | 24 | 12-23 | 330 |
| 300A | 300 | 367 | 400 | 445 | 3 | 24 | 12-23 | 356 |
