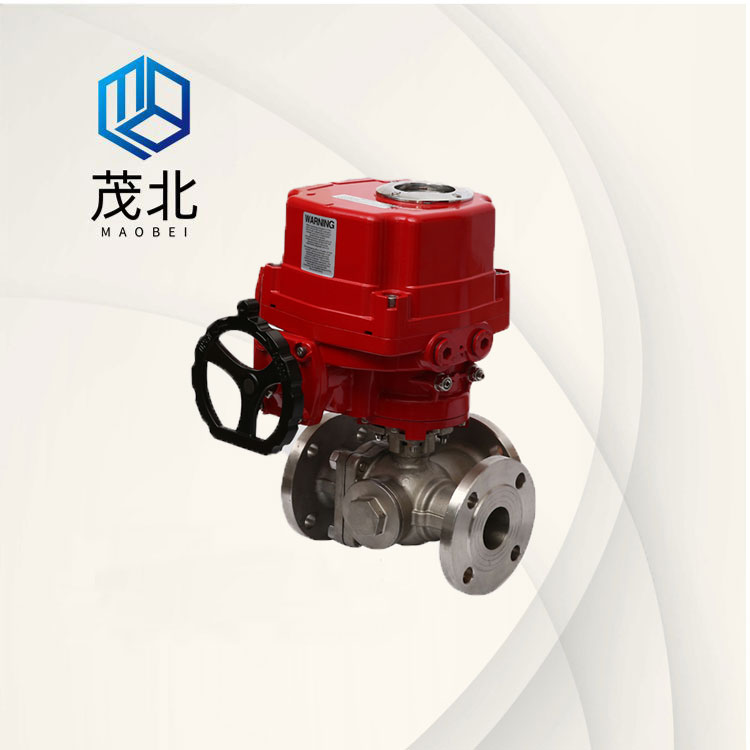

Q944F/Q945F电动三通球阀
Q944F/Q945F电动三通球阀 产品概述： Q944F/Q945F电动三通球阀是一种可对三条管路介质进行转换，分流或合流的三通切断型球阀，该阀一般都是法兰或内螺纹的连接方式。可根据不同流向切
产品咨询热线
Q944F/Q945F电动三通球阀产品概述：
Q944F/Q945F电动三通球阀是一种可对三条管路介质进行转换，分流或合流的三通切断型球阀，该阀一般都是法兰或内螺纹的连接方式。可根据不同流向切换要求。该Q944F/Q945F电动三通球阀可设计为L型和T型结构。进而满足工业管道中对介质流体各种不同组合的控制形式。Q944F/Q945F电动三通球阀不仅能对两条相互垂直的通道进行切换或截断，也能关闭任一通道。使另外两个通道连通，可以灵活控制管路中介质的合流或分流。该Q944F/Q945F电动三通球阀选用不同功能的电动执行装置，可满足不同工况的使用要求。广泛应用于供水、电力、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等工业管路系统中作两位切断或比例式调节。
Q944F/Q945F电动三通球阀特点：
（1）可调范围广，一阀多用，任一通口可作入口而无泄漏，该三通可设计为L型通口和T型通口。
（2）启闭力矩小、密封可靠、流通能力大、流通阻力小，寿命长。
（3）防火、防静电处理、体积小、重量轻。
（4）可分为电动法兰三通球阀和电动内螺纹三通球阀，该阀可用功能多，既能分配也能换向，适用于液体，气体，蒸汽等介质的切断或调节。
（5）Q944F/Q945F电动三通球阀兼备开关切断和智能比例式调节功能，不仅可截断流体，也可以对压力，流量，温度等参数进行调整。
Q944F/Q945F电动三通球阀主要技术参数:
公称通径：DN15~200mm
公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
连接方式：法兰式、内螺纹
结构形式：三通L型和三通T型
阀芯形式：O型球体阀芯
流量特性：快开特性
阀芯材质：不锈钢304、不锈钢316、不锈钢316L等
密封填料：V型聚四氟乙烯、柔性石墨填料等
阀体结构：三通铸造球形阀
阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L等
适用温度：-40°C~+450°C
使用范围：水、气体、蒸汽、燃气、油品、腐蚀性介质等
驱动形式：电源驱动 (可带手动手轮)
电源电压：AC110V、AC220V、AC380V、（DC24等）
控制方式：开关型（开关切断控制）、智能调节型（4~20mA模拟信号控制）（可选防爆系列）
动作时间：8秒~15秒~30秒~60秒（可根据要求定制）
泄漏量Q：软密封：零泄漏、硬密封：≤额定×0.001%。
Q944F/Q945F电动三通球阀的流向原理说明：
（1）Q944F/Q945F电动三通球阀可根据流向切换要求一般分为L型结构和T型结构。
（2）L型Q944F/Q945F电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道相互连通，
（3）T型Q944F/Q945F电动三通球阀适用于介质的分流、或合流的流向切换。T型三通球阀可以使三个通道相互连通或使其中两个通道连通，起到分流或合流作用。
（4）该Q944F/Q945F电动三通球阀一般采用两个阀座结构，可根据用户要求采用四阀座结构。
Q944F/Q945F电动三通球阀标准规范：
（1）设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
（2）法兰尺寸：JB/T74~90 (JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
（3）结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
（4）检验主试验：JB/T 9092、API 598。
Q944F/Q945F电动三通球阀维护与保养：
1、要定期检查，电源不能有故障。
2、经常检查管道，不要让管道内有铁锈和脏污。
3、不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。
4、阀体与上阀盖连接处密封垫使用久了要及时更换，更换时只需卸下上阀盖就可安放新的密封垫。
5、填料函如有参漏要及时更换密封埴料更换时将阀杆脱开，压板和填料压盖取下即可装入新的填料。
6、长期停放时，应装上连接去兰的保护罩所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置。
购买本公司Q944F/Q945F电动三通球阀请按以下指示进行安装：
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
Q944F/Q945F电动三通球阀是一种可对三条管路介质进行转换，分流或合流的三通切断型球阀，该阀一般都是法兰或内螺纹的连接方式。可根据不同流向切换要求。该Q944F/Q945F电动三通球阀可设计为L型和T型结构。进而满足工业管道中对介质流体各种不同组合的控制形式。Q944F/Q945F电动三通球阀不仅能对两条相互垂直的通道进行切换或截断，也能关闭任一通道。使另外两个通道连通，可以灵活控制管路中介质的合流或分流。该Q944F/Q945F电动三通球阀选用不同功能的电动执行装置，可满足不同工况的使用要求。广泛应用于供水、电力、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等工业管路系统中作两位切断或比例式调节。
（1）可调范围广，一阀多用，任一通口可作入口而无泄漏，该三通可设计为L型通口和T型通口。
（2）启闭力矩小、密封可靠、流通能力大、流通阻力小，寿命长。
（3）防火、防静电处理、体积小、重量轻。
（4）可分为电动法兰三通球阀和电动内螺纹三通球阀，该阀可用功能多，既能分配也能换向，适用于液体，气体，蒸汽等介质的切断或调节。
（5）Q944F/Q945F电动三通球阀兼备开关切断和智能比例式调节功能，不仅可截断流体，也可以对压力，流量，温度等参数进行调整。
Q944F/Q945F电动三通球阀主要技术参数:
公称通径：DN15~200mm
公称压力：1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa
连接方式：法兰式、内螺纹
结构形式：三通L型和三通T型
阀芯形式：O型球体阀芯
流量特性：快开特性
阀芯材质：不锈钢304、不锈钢316、不锈钢316L等
密封填料：V型聚四氟乙烯、柔性石墨填料等
阀体结构：三通铸造球形阀
阀体材质：碳钢（WCB）、不锈钢304、不锈钢316、不锈钢316L等
适用温度：-40°C~+450°C
使用范围：水、气体、蒸汽、燃气、油品、腐蚀性介质等
驱动形式：电源驱动 (可带手动手轮)
电源电压：AC110V、AC220V、AC380V、（DC24等）
控制方式：开关型（开关切断控制）、智能调节型（4~20mA模拟信号控制）（可选防爆系列）
动作时间：8秒~15秒~30秒~60秒（可根据要求定制）
泄漏量Q：软密封：零泄漏、硬密封：≤额定×0.001%。
Q944F/Q945F电动三通球阀的流向原理说明：
（2）L型Q944F/Q945F电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道相互连通，
（3）T型Q944F/Q945F电动三通球阀适用于介质的分流、或合流的流向切换。T型三通球阀可以使三个通道相互连通或使其中两个通道连通，起到分流或合流作用。
（4）该Q944F/Q945F电动三通球阀一般采用两个阀座结构，可根据用户要求采用四阀座结构。
Q944F/Q945F电动三通球阀标准规范：
（1）设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
（2）法兰尺寸：JB/T74~90 (JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
（3）结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
（4）检验主试验：JB/T 9092、API 598。
Q944F/Q945F电动三通球阀维护与保养：
1、要定期检查，电源不能有故障。
2、经常检查管道，不要让管道内有铁锈和脏污。
3、不要将阀支承在敏感部位，如阀门定位器、接头、连线等处。
4、阀体与上阀盖连接处密封垫使用久了要及时更换，更换时只需卸下上阀盖就可安放新的密封垫。
5、填料函如有参漏要及时更换密封埴料更换时将阀杆脱开，压板和填料压盖取下即可装入新的填料。
6、长期停放时，应装上连接去兰的保护罩所以接口都要用塑料塞堵上。停放时，保证阀整体的垂直性或水平位置。
购买本公司Q944F/Q945F电动三通球阀请按以下指示进行安装：
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
