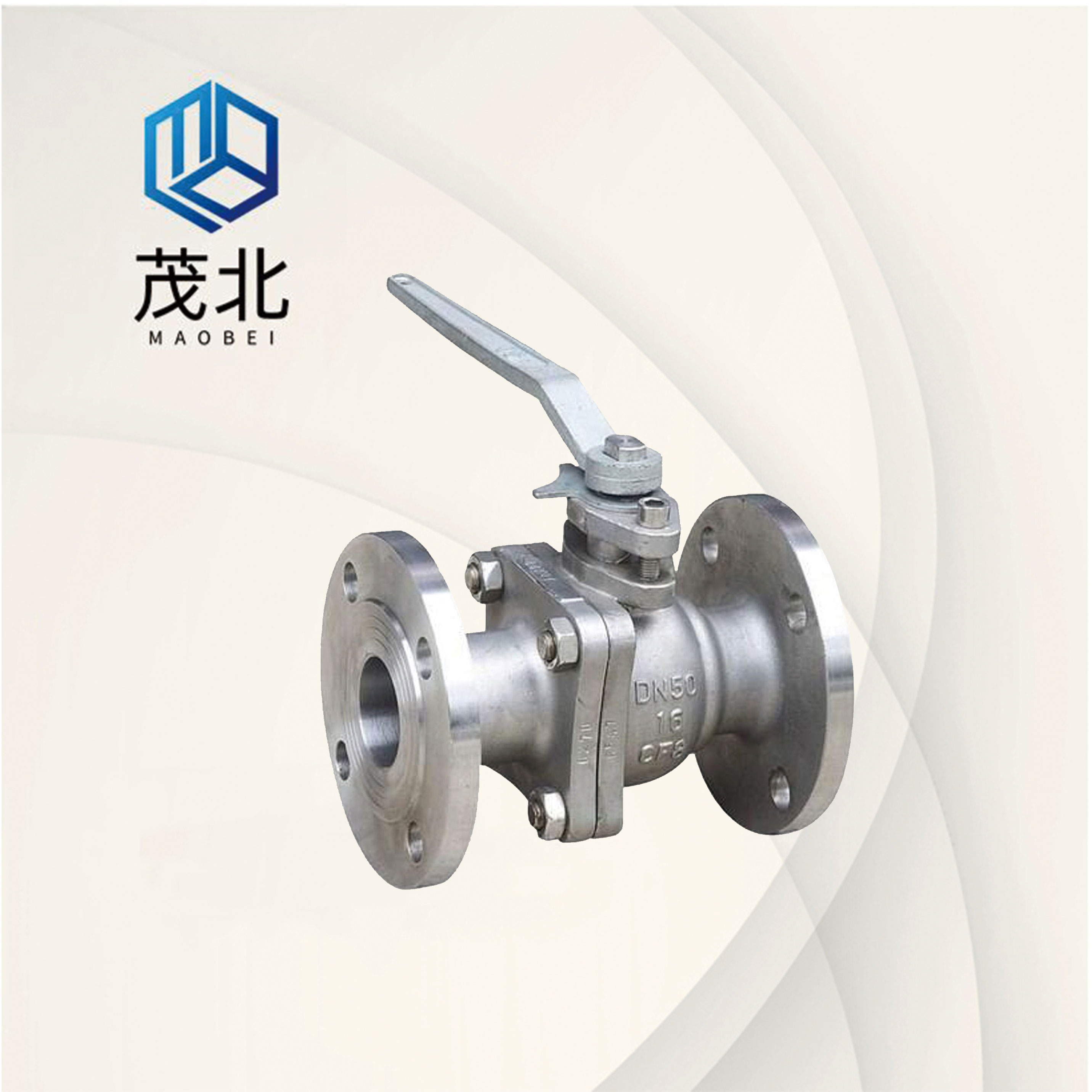

Q41F不锈钢球阀
Q41F不锈钢球阀结构简单、密封性能好，在适当的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快启闭，是近十几年来发展较快的阀
产品咨询热线
Q41F不锈钢球阀结构简单、密封性能好，在适当的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快启闭，是近十几年来发展较快的阀门品种之一。Q41F不锈钢球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。Q41F不锈钢球阀在管道上主要用于切断、分配和改变介质流动方向，在化工产品和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。Q41F不锈钢球阀密闭在类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个固定处。
Q41F不锈钢球阀主要特点：
（1）流体阻力小，其阻力系数与同长度的管段相等。
（2）结构简单、体积小、重量轻。
（3）紧密结构，目前球阀的密封面材料主要使用塑料、密封性好，在真空系统中也已较多使用。
（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质分离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围大，通径从小到几毫米，大到几米，从高真空到高压力都可应用。 球旋转90度时，在进、出口处应全部均球面，从而截断流动。
Q41F不锈钢球阀产品概述：
Q41F不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。不锈钢球阀是采用新型密封材料为阀座，经同类产品聚四氟乙烯做密封的球阀，使用寿命提高了3-5倍。通常认为不锈钢球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。锐尔阀门不锈钢球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙稀等。不锈钢球阀阀体可以是整体的，也可以是组合式的。
Q41F不锈钢球阀先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。不锈钢阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
Q41F不锈钢球阀产品特点：
（1）球阀是所有阀类中流阻最小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
（2）双向密封，密封性能好。阀座一般采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。
（3）阀杆采用防吹出结构设计，即使出现阀腔异常升压以及填料压块失效情况下也能保证阀杆不会被介质吹出，而且阀杆采用下装设计，阀杆的倒密封也随着介质压力的增加而增大。
（4）阀杆填料采用V型密封结构，V型填料能够将填料压盖的压紧力及介质力有效的转化为阀杆的密封力。将传统的填料压盖改为填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触，确保填料压盖始终垂直，并在填料压套内部设置了聚四氟乙烯衬套，避免了阀杆与填料压套的擦伤与磨损，减小了阀门的操作力矩。
（5）可以根据客户要求设置防静电结构，通过阀杆使球体和阀体之间形成静电通道，从而可将球体与阀座开关过程中产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸危险。
（6）因球阀开关只作90°转动，因此容易实现自动化控制和远距离控制，可配置气动、电动等装置。
Q41F球阀结构原理：
（1）球阀不受安装方向的限制，介质的流向可以任意。流体阻力小，全通径的球阀基本没有流阻。
（2）球阀结构简单，相对体积小，重量轻，安装方便，便于维修。
（3）紧密可靠，它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性能好，能实现完全密封，在真空系统中也广泛使用。
（4）球阀适用于经常操作，启闭迅速，轻便，操作简单，从全开到全关只要旋转90度，便于远距离的控制。
（5）维修防便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较防便。
（6）球阀密封性能好，在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空到高压力都可以应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固定颗粒的介质中。
（9）球阀流体阻力小，无振动，噪声小。
Q41F不锈钢球阀主要技术参数：
结构形式：直通铸造球型阀
公称通径：DN15～300mm
公称压力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4 MPa（如需更高压力需定做）
密封形式：软密封、硬密封
连接形式：法兰式连接
驱动方式：手动（手柄或涡轮蜗杆）、电动、气动
阀芯形式：O型球体阀芯
流量特性：快开特性
阀芯材质：不锈钢304、不锈钢316等
阀体材质：碳钢、锻钢、不锈钢304、不锈钢316、不锈钢316L
密 封 圈：聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯、柔性石墨
密封材料：增强聚四氟乙烯、对位聚苯、金属密封
适用温度：增强聚四氟乙烯：-30°C~+180°C、对位聚苯：-30°C~+300°C、金属密封：-30°C~+550°C
适用介质：水、污水、空气、蒸汽、各种油类、酸类、碱类、盐类等（常温、低温、高温高压）
泄露量Q：软密封：零泄露、金属硬密封：1×DNmm3/s
环境温度：-30°C~+70°C
产品特点：适用范围广、超强的抗拉性，耐磨性以及耐腐蚀性。
Q41F不锈钢球阀制造标准：
设计标准：GB/T12237—1989
结构长度：GB/T12221—1989
连接法兰：JB/T79-94； GB/T9113
试验标准：GB/T13927—1992，JB/T9092
Q41F不锈钢球阀安装方法：
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（手动、电动、气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
Q41F不锈钢球阀订货须知：
1、对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围等、
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
Q41F不锈钢球阀主要特点：
（1）流体阻力小，其阻力系数与同长度的管段相等。
（2）结构简单、体积小、重量轻。
（3）紧密结构，目前球阀的密封面材料主要使用塑料、密封性好，在真空系统中也已较多使用。
（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质分离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围大，通径从小到几毫米，大到几米，从高真空到高压力都可应用。 球旋转90度时，在进、出口处应全部均球面，从而截断流动。
Q41F不锈钢球阀产品概述：
Q41F不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。不锈钢球阀是采用新型密封材料为阀座，经同类产品聚四氟乙烯做密封的球阀，使用寿命提高了3-5倍。通常认为不锈钢球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。锐尔阀门不锈钢球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气过氧化氢,甲烷和乙稀等。不锈钢球阀阀体可以是整体的，也可以是组合式的。
Q41F不锈钢球阀先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。不锈钢阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
Q41F不锈钢球阀产品特点：
（1）球阀是所有阀类中流阻最小的一种，开关迅速方便，只要球体转动90°就完成了全开或全关动作，实现快速启闭。
（2）双向密封，密封性能好。阀座一般采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的，在介质压力作用下，球体能向出口端方向产生一定的位移并紧压在出口端的密封面上，而且密封力随着介质压力的增加而增大。
（3）阀杆采用防吹出结构设计，即使出现阀腔异常升压以及填料压块失效情况下也能保证阀杆不会被介质吹出，而且阀杆采用下装设计，阀杆的倒密封也随着介质压力的增加而增大。
（4）阀杆填料采用V型密封结构，V型填料能够将填料压盖的压紧力及介质力有效的转化为阀杆的密封力。将传统的填料压盖改为填料压板与填料压套的两体式结构设计，填料压套与填料压板采用球形接触，确保填料压盖始终垂直，并在填料压套内部设置了聚四氟乙烯衬套，避免了阀杆与填料压套的擦伤与磨损，减小了阀门的操作力矩。
（5）可以根据客户要求设置防静电结构，通过阀杆使球体和阀体之间形成静电通道，从而可将球体与阀座开关过程中产生的静电通过阀体引到大地，防止静电火花可能引起的火灾或爆炸危险。
（6）因球阀开关只作90°转动，因此容易实现自动化控制和远距离控制，可配置气动、电动等装置。
Q41F球阀结构原理：
（1）球阀不受安装方向的限制，介质的流向可以任意。流体阻力小，全通径的球阀基本没有流阻。
（2）球阀结构简单，相对体积小，重量轻，安装方便，便于维修。
（3）紧密可靠，它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性能好，能实现完全密封，在真空系统中也广泛使用。
（4）球阀适用于经常操作，启闭迅速，轻便，操作简单，从全开到全关只要旋转90度，便于远距离的控制。
（5）维修防便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较防便。
（6）球阀密封性能好，在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空到高压力都可以应用。
（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固定颗粒的介质中。
（9）球阀流体阻力小，无振动，噪声小。
Q41F不锈钢球阀主要技术参数：
结构形式：直通铸造球型阀
公称通径：DN15～300mm
公称压力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4 MPa（如需更高压力需定做）
密封形式：软密封、硬密封
连接形式：法兰式连接
驱动方式：手动（手柄或涡轮蜗杆）、电动、气动
阀芯形式：O型球体阀芯
流量特性：快开特性
阀芯材质：不锈钢304、不锈钢316等
阀体材质：碳钢、锻钢、不锈钢304、不锈钢316、不锈钢316L
密 封 圈：聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯、柔性石墨
密封材料：增强聚四氟乙烯、对位聚苯、金属密封
适用温度：增强聚四氟乙烯：-30°C~+180°C、对位聚苯：-30°C~+300°C、金属密封：-30°C~+550°C
适用介质：水、污水、空气、蒸汽、各种油类、酸类、碱类、盐类等（常温、低温、高温高压）
泄露量Q：软密封：零泄露、金属硬密封：1×DNmm3/s
环境温度：-30°C~+70°C
产品特点：适用范围广、超强的抗拉性，耐磨性以及耐腐蚀性。
Q41F不锈钢球阀制造标准：
设计标准：GB/T12237—1989
结构长度：GB/T12221—1989
连接法兰：JB/T79-94； GB/T9113
试验标准：GB/T13927—1992，JB/T9092
Q41F不锈钢球阀安装方法：
（1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（手动、电动、气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
Q41F不锈钢球阀订货须知：
1、对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围等、
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
