水利控制阀内部结构及工作原理
栏目：阀门知识 发布时间：2022-04-08
水力控制阀是以管道介质压力为动力，进行启闭、调节的阀门。它由一个主阀和附设的导管、针阀、球阀和压力表等组成、根据使用的目的、功能场所的不同，可演变成遥控浮球阀、减压阀、缓闭止回阀、流量控制器、泄压阀、水力电动控制阀、紧急关闭阀等。
水力控制阀是以管路系统上下游压力差△p为动力，由导阀控制，使隔膜（活塞）液压式差动操作，完全由水力自动调节，从而使主阀阀盘完全开启、完全关闭或处于调节状态。当进入隔膜（活塞）上方控制室内的压力介质被排到大气或下游低压区时，作用在阀盘底部和隔膜下方的压力值大于上方的压力值，依靠管路介质将主阀阀盘推到完全开启的位置：当进入隔膜（活塞）上方控制室内的压力介质不能排到大气或下游低压区时，作用在隔膜（活塞）上方的压力值大于下方的压力值，管路中的介质将主阀阀盘压到完全关闭的位置；当隔膜（活塞）上方控制室内的压力值处于人口压力与出口压力之间时，主阀阀盘处于调节状态，其调节位置取决于附设管路系统中针阀和可调导阀的联合控制作用。可调导阀可以通过下游的出口压力并随它的变化而自动调节其自身阀口的开度，从而改变隔膜（活塞）上方控制室的压力值，控制主阀阀盘的调节位置。
水力控制阀结构原理
水力控制阀结构原理
水力控制阀是利用管网中水的压力控制阀门的开启、关闭及开度大小的阀门，是一种既省人力，又节约能源的自动阀门。广泛地应用于水力灌溉、高层建筑、消防系统、市政给排水、电力等给水管网系统。它所具有的功能有自动控制水位、减压、泄压、持压、调节、止回、消除水锤、开关等多种功能。还可以根据不同的需要，改变附设管路及先导阀，达到所需要的功能。
一、100X遥控浮球阀当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。
二、200X减压稳压阀当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。调节导阀弹簧即可设定出口压力。
三、300X缓闭式止回阀当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
四、400X流量控制阀当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
五、500X持压泄压阀当泄压阀调整为泄压状态时，水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口，此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时，泄压导阀会自动开启，通过球阀C放出部分水，使管路泄压。当压力恢复到安全值时，泄压阀自动关闭。作泄压阀时，各球阀常开。作持压阀：当泄压/持压导阀调整为持压状态时，只要主阀进口水压低于导阀设定值，导阀即关闭。主要控制室升压，主阀关闭。当主阀上游供水压力超过导阀设定压力时，持压导阀才能打开，控制室的水经球阀排至出口，控制室降压主阀开启，开始供水，即保持了上游水压。作持压阀用时，球阀C常闭或用丝堵换下。
六、600X电动控制阀当阀门从进口端给水时，水流经过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀打开，球阀流出。球阀开度大于针阀开度，主阀控制室压力很低，主阀处于全开状态。当电磁导阀关闭时，主阀控制室水不能流出，控制室生压，推动膜片关闭主阀。

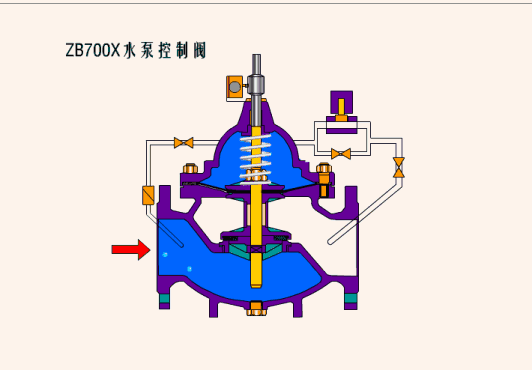

七、700X水泵控制阀当水泵工作阀门向下游供水时，电磁导阀全开，针阀调到适当开度，上游水经过针阀，导阀，单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室压力保持主阀处于合适开度，保持下游正常供水。700X水泵控制阀当水泵停止工作时，电磁导阀先关闭，主阀停止排水，主阀室压力升高，主阀开始关闭，当关闭90%时，主阀上部行程开关输出停泵信号，水泵停止运转，此时，主阀下游水经过单向阀进入主控制室，控制室压力升高，主阀关闭。
八、800X压差旁通阀是一种用于空调系统供、回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
九、900X紧急关闭阀当出口压力低于导阀设定的压力时，导阀此时处于开通状态，主阀上腔压力与主阀出口压力相等，进口与吃口存在压差，水流经阀口出口流出，当消防泵气泵时，或变平泵压力升高时，超过导阀设定压力，由主阀进口向导阀管控制室压力升高，作用在弹簧压力增大，向下压紧，带动阀芯下移，使导阀关闭，此时主阀进口压力通过节流阀补充到主阀阀盖上腔，因阀瓣受到向下压力大于向上推力，主阀关闭。值得注意的是，进口压力小于设定压力是，主阀处于开启状态，进口压力大于设定压力，阀瓣关闭。
