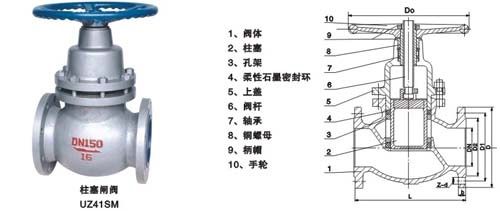

柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。

1、阀体与柱塞密封环配合处镶有不锈钢衬套

2、密封环用柱塞压环压紧在柱塞体上

3、靠柱塞密封环的外径和阀体衬套的内径配合实现密封

4、阀体、阀盖用螺栓连接，密封用垫片

5、阀杆密封用填料和上密封，压紧填料就可以实现密封

6、阀杆传动用阀杆螺母，旋转手轮就可以启闭阀门

7、该种结构的柱塞阀比常规柱塞阀启闭速度快

8、由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。
