气动切断阀内部结构及工作原理
栏目：阀门知识 发布时间：2022-04-08
切断阀(Cut-off Valve）是自动化系统中执行机构的一种，由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成。接收调节仪表的信号，控制工艺管道内流体的切断、接通或切换。具有结构简单，反应灵敏，动作可靠等特点。

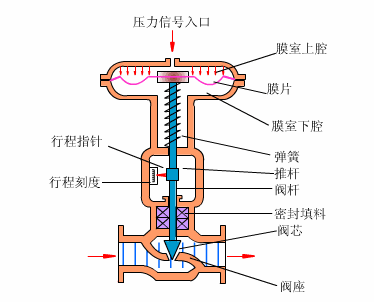

气动切断阀结构原理
气动切断阀工作的可靠性，在很大程度上取决于正确选择其结构和完全能适合其工作条件的材料，并取决于运行条件。如切断阀只能在两种状态下工作，全开或全关。当阀瓣在阀座内处于中间位置时，由于压降大而产生大的流速，这就形成汽蚀的条件，引起侵蚀，破坏阀瓣和阀座的密封面，结果丧失了关闭件的密封性，在渗漏介质对金属的作用下，初始时的小漏很快会变成大漏。
1、气动切断阀体结构有单座、套筒、双座（二位三通）三种，密封形式有填料密封和波纹管密封两种。
2、采用多弹簧执行机构与调节机构用三根立柱相连，整个高度可减小约30%，重量可减轻约30%。
3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4、阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为软质材料制作，关闭时密封性能优良。
5、平衡型阀内件，提高了切断阀的许用压差。
6、波纹管密封型对移动的阀杆形成完全的密封，堵绝了介质外漏的可能性。
7、活塞式执行机构，操作力大，使用压差大。
8、气动切断阀采用软密封结构，设计有工作密封和检修密封，操作力矩小，密封比压适中，密封可靠，动作灵敏，液动控制易于实现自动控制，使用寿命长。
气动切断阀结构原理
气动切断阀工作的可靠性，在很大程度上取决于正确选择其结构和完全能适合其工作条件的材料，并取决于运行条件。如切断阀只能在两种状态下工作，全开或全关。当阀瓣在阀座内处于中间位置时，由于压降大而产生大的流速，这就形成汽蚀的条件，引起侵蚀，破坏阀瓣和阀座的密封面，结果丧失了关闭件的密封性，在渗漏介质对金属的作用下，初始时的小漏很快会变成大漏。
1、气动切断阀主要由气动薄膜执行器、单座、双座阀体、弹簧、活塞组成。
2、切断阀的用途很广，可用于切断煤气、助燃空气、冷风及烟气。
3、角行程阀比直行程阀（如单座阀、套筒阀、闸阀、球阀、截止阀等）结构更简单、密封效果更可靠、更具有优越性。
4、软密封阀密封效果最佳，但在管道安装、系统的清洗中都有可能留下或多或少不干净的杂物（如焊渣、铁屑等），它们流经调节阀时，容易把软密封阀座或阀芯划伤，使泄漏量增加，密封可靠性差。
5、硬密封再堆焊耐磨合金是切断阀的最佳选择。这种方式在考虑密封性的同时也考虑了使用寿命和可靠性，虽然出厂指标只有10-4～10-5，达不到软密封零泄漏的效果，但足以满足严密切断的要求，而且它经久耐用。
6、由于阀芯与阀座采用软密封型式，故本产品具有严格的切断作用，并有结构简单，体积小，使用可靠，维修方便和防爆优点。
