平衡阀内部结构及工作原理
栏目：阀门知识 发布时间：2022-04-08
平衡阀(Balance Valve）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设平衡阀，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，是一种特殊功能的阀门。
平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。平衡阀可分为三种类型：静态平衡阀、动态平衡阀及压差无关型平衡阀。静态平衡 阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），调整阀门的Kv（阀门流通能力）来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，消除系统中阻力不平衡的现象，从而能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减。静态平衡阀在系统中应用场合可以在：总管、立管、水平支管以及末端等使用，效果等同于同程管。

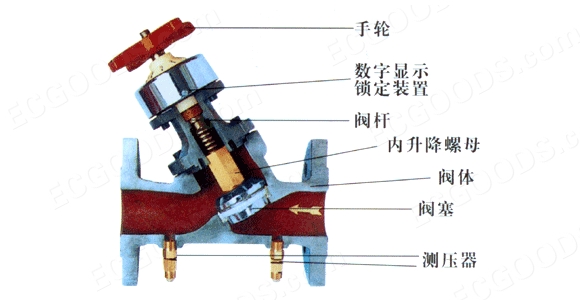

平衡阀结构原理
平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。平衡阀可分为三种类型：静态平衡阀、动态平衡阀及压差无关型平衡阀。静态平衡 阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），调整阀门的Kv（阀门流通能力）来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，消除系统中阻力不平衡的现象，从而能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减。静态平衡阀在系统中应用场合可以在：总管、立管、水平支管以及末端等使用，效果等同于同程管。
平衡阀结构原理
平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。 在某些行业中，由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。
1、采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。
2、用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。
3、在管道系统中安装平衡阀，通过对其的调节来改变系统管道特性阻力数比值，达到与设计要求一致。
4、当系统的运行调节采用集中量调节（比如水泵的变速调节等）时，不能采用平衡阀和自力式压差平衡阀。
5、当系统的运行调节为质调节时，可以采用平衡阀和自力式压差平衡阀，因为这种调节方式只改变供水温度，而与系统的水力工况无关，即在不改变系统的水力工况的情况下，把调节传达到每个用户和设备。
6、采用平衡阀可以吸收网路的压力波动，以及克服内扰（被控环路内部的阻力变化），以维持施加于被控环路上压差恒定。
7、当系统采用分阶段改变流量的质调节时，虽然每个阶段流量不变。但若采用平衡阀，每个流量阶段要对控制流量或控制压差进行设定，给运行管理带来很大不便，所以不宜采用。
8、直线型流量特性即在阀门前后压差不变情况下，流量与开度大体上成线性关系
9、平衡阀的作用是为了调节系统内，各个分配点的（如每一个楼座）的预定流量。
10、管网平衡调试时，用软管将被调试的平衡阀的测压小阀与专用智能仪表连接，仪表可显示出流经阀门的流量值（及压降值），经与仪表人机对话，向仪表输入该平衡阀处要求的流量值后，仪表通过计算、分析、得出管路系统达到水力平衡时该阀门的开度值。
11、原则上所有新设的平衡阀及原有系统环路中的平衡阀均应重新调试整定（原环路中支管平衡阀不必重新调整）。在空调及采暖系统中，作为输配能量的水循环系统的水力平衡是非常重要的。
12、在空调及采暖系统中，冷（热）媒由闭式管路系统输配到各用户。对于一个设计优良的管网系统，各用户在末端控制阀（电控阀、温控阀等）的开度为100%时应该均能获得设计水量，而各用户在末端控制阀的开度改变时既可得到所需的流量又互不干扰。
13、平衡阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得：式中：Q－－流经平衡阀的流量 ξ－－平衡阀的阻力系数 P1－－阀前压力P2－－阀后压力 F－－平衡阀接管截面积 ρ－－流体的密度由上式可以看出，当F一定（即对某一型号的平衡阀），阀门前后压降P1-P2不变时，流量Q仅受平衡阀阻力影响而变化。ξ增大（阀门关小时），Q减小；反之，ξ减小（阀门开大时），Q增大。平衡阀就是以改变阀芯的开度来改变阻力系数，达到调节流量的目的。
