止回阀内部结构及工作原理
栏目：阀门知识 发布时间：2022-04-07
止回阀(Check Valve）是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
止回阀结构原理
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；
2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；
3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀；
4、直通式升降止回阀只能在水平管道安装；
5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；
6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；
7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；
8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，公称压力可达到42MPa，而且公称通径也可以做到很大，最大可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间；
9、旋启式止回阀适用场合是低压大口径，而且安装场合受到限制；
10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；
止回阀结构原理
旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

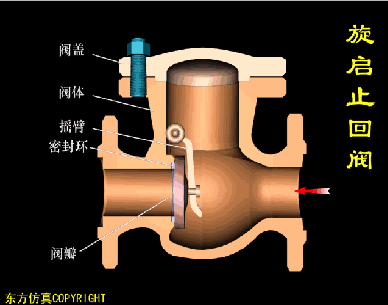

一、旋启式止回阀：旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。旋启式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
二、升降式止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，升降式止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式升降止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
三、碟式止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，只能安装在水平管道上，密封性较差。
四、管道式止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
五、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。
此外，还有些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等。
