明杆闸阀与暗杆闸阀的区别
栏目：阀门知识 发布时间：2021-05-08
闸阀按阀杆的构造可分为:

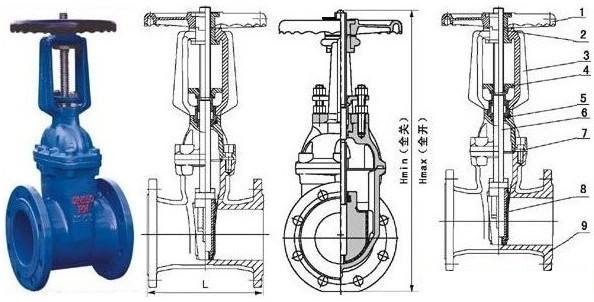

1明杆闸阀Z41：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。

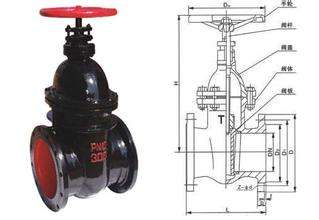

2暗杆闸阀Z45：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。
主要区别：
1.暗杆法兰闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架；明杆法兰闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。
2暗杆阀门就是看不见丝杠，而明杆的就是能看见丝杆的。
3.暗杆阀门在开关时方向盘与阀杆是连接在一起相对不动的，它是通过阀杆在固定点转动来带动阀瓣向上提升和下闸来完成启闭的。明杆阀门则是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣。 说简单点就是明杆阀门是阀瓣连着阀杆一起做上下运动，方向盘始终在固定点。
1明杆闸阀Z41：阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。
2暗杆闸阀Z45：阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。
主要区别：
1.暗杆法兰闸阀的提升螺杆是只旋转而无上和下移动，外露的只是一根杆，其螺母是固定在闸板上，通过螺杆的旋转来提升闸板，没有可见的门架；明杆法兰闸阀的提升螺杆是外露的，螺母紧贴手轮且是固定的（不旋转也不轴向移动），通过旋转螺杆来提升闸板，螺杆与闸板只有相对的旋转运动而无相对的轴向位移，外观为有门形支架。
2暗杆阀门就是看不见丝杠，而明杆的就是能看见丝杆的。
3.暗杆阀门在开关时方向盘与阀杆是连接在一起相对不动的，它是通过阀杆在固定点转动来带动阀瓣向上提升和下闸来完成启闭的。明杆阀门则是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣。 说简单点就是明杆阀门是阀瓣连着阀杆一起做上下运动，方向盘始终在固定点。
