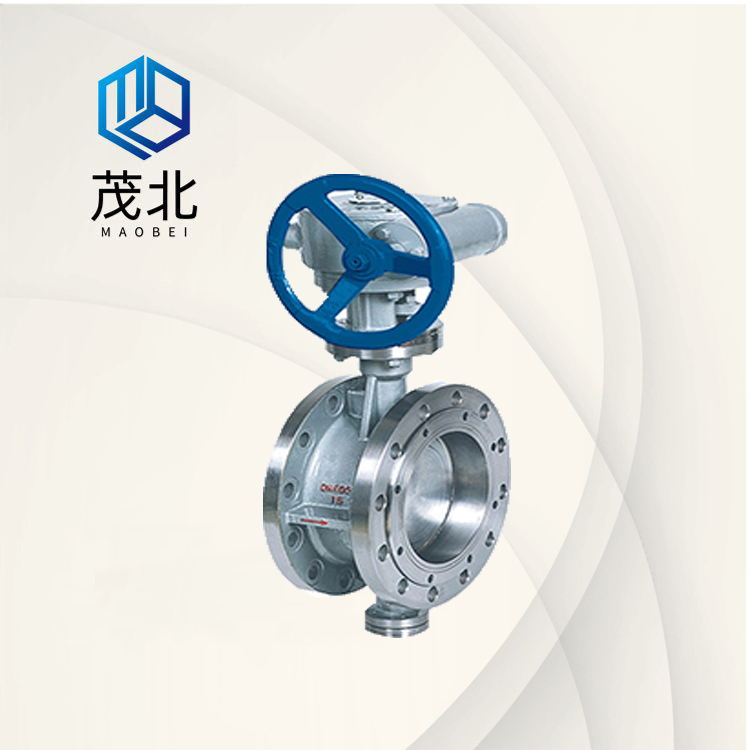

D343W不锈钢蝶阀

不锈钢蝶阀（又称不锈钢翻板阀）采用三偏心多层次金属硬密封结构，被广泛用于介质温度425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体
产品咨询热线
不锈钢蝶阀（又称不锈钢翻板阀）采用三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。蝶阀全开到全关通常是小于900，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。


D343W不锈钢蝶阀优点：
1. 启闭方便迅速、省力、流体阻力小，可以经常操作。
2. 结构简单，体积小，重量轻。
3. 可以运送泥浆，在管道口积存液体最少。
4. 低压下，可以实现良好的密封。
5. 调节性能好

D343W不锈钢蝶阀缺点：
1. 使用压力和工作温度范围小。
2. 密封性较差。 蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。

D343W不锈钢蝶阀产品特点：
蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90度往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。

D343W不锈钢蝶阀连接方式：法兰、丝口或焊接。
驱动方式:手动、电动、气动、伞齿轮、正齿轮转动。
适用介质:水、油品、气、蒸汽等。


D343W不锈钢蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的冶金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。




D343W不锈钢蝶阀主要特点：

1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板磨损小，具有越关越紧的密封功能。 　　
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。　
3、碟板密封面采用堆焊钴基硬质合金，密封面不易磨损，使用寿命较长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任意方向安装。



D343W不锈钢蝶阀采用标准：

设计标准 国标系列
设计标准 GB/T12237
法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992；JB/T9092-1999



D343W不锈钢蝶阀技术参数：

公称通径 DN（mm） 50～1200
公称压力 PN（MPa） 0.6 1 1.6 2.5 4
试验压力 强度试验 0.9 1.5 2.4 3.75 6
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
驱动方式 手动、蜗轮传动、气动、电动
适用温度 碳钢：-29℃～600℃；不锈钢：-40℃～600℃


D343W不锈钢蝶阀主要零件材料：

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨


D343W不锈钢蝶阀外形连接尺寸:

公称通径 结构长度 外形尺寸 连接尺寸(标准值)
L H D343H PN0.6MPa PN1.0MPa PN1.6MPa
毫米 英寸 法兰 对夹 H1 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d
50 2 108 43 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 115 370 180 200 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 64 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 64 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 70 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 76 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 89 208 605 270 280 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 114 243 680 270 280 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 114 283 800 380 420 400 395 12-22 445 400 12-22 460 410 12-26
350 14 190 127 310 835 380 420 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 140 340 915 450 470 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 152 380 960 480 490 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 152 410 1020 480 490 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 470 1225 480 490 755 705 20-26 780 725 20-30 840 770 20-36
700 28 292 165 550 1355 640 660 860 810 24-26 895 840 24-30 910 840 24-36
800 32 318 190 640 1470 640 660 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 330 203 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 410 216 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 470 254 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48
